从零实现浮点运算：困难模式

Julia Desmazes

我得先坦白一件事：浮点运算让我害怕。

大约五年前，我决定要亲手实现一些浮点运算。当时这看起来还算轻松——毕竟浮点无处不在，能有多难呢？在那之前我的经验一直是：只要肯花足够的时间和脑力死磕一个问题，我大体上都能搞明白。

正是抱着这种心态，我遭遇了此生最彻底的一次技术溃败。从这场彻底的摧毁之中，诞生了我如今对浮点的恐惧。

五年之后，我决定是时候复仇了，是时候直面我的恶龙！

但这一次，我不会只满足于浮于表面的理解，这一次我要真正吃透浮点数的表示方式。

当我踏上这场征途时，曾坚信世上只有三类人真正懂浮点：

1. 写规范（spec）的人
2. 研究浮点表示的数学博士们
3. 造浮点硬件的人

欢迎来到第二回合！

推荐阅读配乐：微分音数学摇滚（microtonal math rock）。

第一章：坠入疯狂

回过头看，我过去惨败的一个主因，是我把"会用浮点"误当成了"理解浮点"的标志。这让我免除了投入时间钻研浮点的必要，仿佛我会在过程中顺手就学会了似的。

所以现在，是时候把电脑放到一边，与纸张为伴十天了。（你记得的，那种白色的东西。）

浮点运算是如何工作的

我假定读者已经对浮点是什么有了一些表面层面的了解，所以基础入门我就略过了。

让我先定几个定义。在本文的讨论语境中，规格化（normal） 浮点数定义为：

\[(-1)^{S} \times 2^{E-b} \times (1 + T \cdot 2^{1-p})\]

其中 \(S\)、\(E\)、\(T\) 三个字段的值，就是存放在浮点各个字段里的东西：

• \(S\)：符号位（sign bit）
• \(E\)：带偏移的指数（biased exponent）
• \(T\)：尾部有效数字段（trailing significand field）

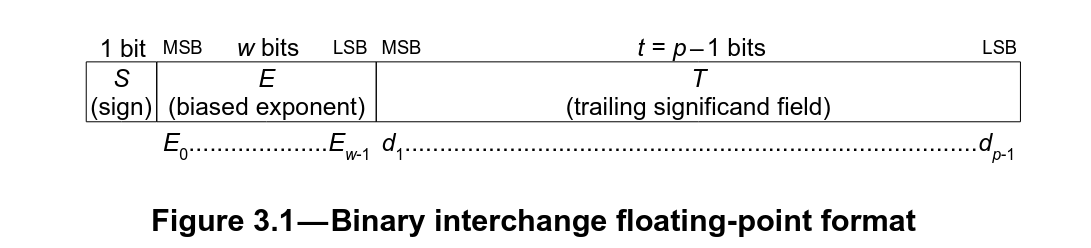

IEEE 754-2019 第 3 节的浮点布局

这些字段的大小，以及 \(b\)（指数偏移，exponent bias）和 \(p\)（精度，precision）的取值，都取决于具体的浮点格式。

例如，对于 IEEE 754 单精度（float32_t），我们有：

• \(b = 127\)
• \(p = 24\)

于是得到：

\[(-1)^{S} \times 2^{E-127} \times (1 + T \cdot 2^{-23})\]

在本文中，我们称：

• sign（符号）：即 \(S\) 符号位
• exponent（指数）：存放在带偏移指数字段 \(E\) 中的值
• significand / mantissa（有效数 / 尾数）：存放在 \(T\) 字段中的值

有效数（Significand）与尾数（Mantissa）

严格来说，"mantissa（尾数）"这个词并不严谨，因为这并非对数表示法，它本应被称为 significand（有效数）。但台下的程序员同行们会理解：既然符号位已经占用了我们单字母命名体系里的 \(s\)，我们别无选择，只能让步，把它叫做 \(m\)（mantissa，尾数）。在本文中，我会交替使用 mantissa 和 significand 这两个词。

你绝不想知道的事

我们其实并不关心抽象的浮点，而是关心程序里通常所说的 "float"。

在所有可能的浮点类型构成的世界里，这些就是"香草味"的基础款——只不过在这个世界里，所有人都还一直想要香草味！

这种 float 格式被 IEEE 在 IEEE 754 规范中标准化了。在这本"圣杯"里，预期行为被事无巨细地规定下来，使得用户可以在不同平台上期待相同的浮点操作行为——这正是让 float 可移植的基石。

而且，地狱也正是从这里开始的！

+0 / -0

让我们慢慢开始下沉。

最敏锐的读者大概已经从（值得掌声的）表示格式里注意到了：我们有一个货真价实的符号位。这意味着我们实际上有两种零的表示：\(+0.0\) 和 \(-0.0\)。

有趣的地方在于，关于该用哪个零，我们是有规则的。例如，考虑如何判断两个浮点数是否相等，比如 X == Y？

做这个比较时，我们通常会复用加法器，计算 X - Y，然后检查结果的所有位是否都为 0。但问题在于，\(-0.0\) 的符号位是 1。

所以我们才有关于结果该用 \(+0.0\) 还是 \(-0.0\) 的规则，而"两个相等的浮点数相减"正是这种规则的一个例子：

\[X - X = +0.0\]

NaN

NaN 即 Not a Number（非数）。

如果你以为我们在讨论的是"数"，那么此刻你开始明白"数"与"表示格式"之间的区别了。

先说好玩的部分：NaN 其实有不同类型：

• 安静的 NaN（quiet NaN，qNaN）：你糟糕的数学运算通常会撞上的那种。
• 会发信号的 NaN（signaling NaN，sNaN）：糟糕的数学并不会产生它，而且只要它作为操作数出现，就会通过触发"无效操作"异常（invalid operation exception）对你大喊大叫。大多数人碰不到它们。

那么，我所说的"qNaN 用于表示某个算术操作的结果无法被表示"是什么意思？

下面举几个例子澄清：

• \(\sqrt{-1.0}\) 会得到 qNaN，因为 \(\sqrt{-1.0} = i\)，而 \(i\) 是虚数，没有复数表示就无法表达。
• \(\frac{0.0}{0.0}\) 也会得到 qNaN，因为：你到底在干什么？
• \(+\infty - \infty\) 同样会得到 qNaN，因为 \(\pm\infty\) 其实是极限，不是数。而从一个极限减去另一个极限 \(+\infty - \infty\) 根本讲不通。

想知道关于 qNaN 的另一个趣闻吗？

它们会"传染"。

以 qNaN 作为操作数的算术运算，结果还是 qNaN。

想想看：一个结果根本无法被表示的操作，你该给它什么结果？

在内存中，NaN 的指数位全部置 1，并且有效数位至少有一位被置 1。然后你可以根据哪些有效数位被置 1 来区分不同的 NaN——至于具体怎么编码，则由实现者自行决定。

无穷大（Infinity）

我们在讲 NaN 时已经顺带引入了它们，但浮点表示里还容纳了两种无穷记法：一个是 \(+\infty\)，另一个是它的镜像 \(-\infty\)。它们不是数，无穷不是数，它是极限！

依据 IEEE，某些特定的无穷可以用于算术运算、可以作为布尔运算的输入、也可以作为计算的结果产生。

在内存中，无穷的指数位全部为 1，而为了和 NaN 区分开，它们的有效数位全部为 0。

非正规数（Denormal）

先把无穷和 NaN 搁在一边，重新只谈"数"。

在导言里，我把规格化浮点数定义为：

\[(-1)^{S} \times 2^{E-b} \times (1 + T \cdot 2^{1-p})\]

一种更常见的写法是：

\[(-1)^{S} \times 2^{e} \times m\]

其中 \(m\) 是一个形如 \(d_0 . d_1 d_2 ... d_{p-1}\) 的数串，长度为 \(p\)（\(p\) 即精度，或者说有效数位加 1）。

例如，\(1.5\) 写作：

\[(-1)^0 \times 2^{0} \times 1.1000_2\]

而 \(3\) 则是 \(2 \times 1.5\)：

\[(-1)^0 \times 2^{1} \times 1.1000_2\]

在我们的规格化浮点表示里，\((1 + T \cdot 2^{1-p})\) 中的 \(d_0\) 始终被置为 \(d_0 = 1\)。

现在有趣的事来了：我们的有效数其实只有 \(p-1\) 位，而 \(d_0\) 其实是一个推断出来的位，我们称之为 隐藏位（hidden bit）。

看起来够简单了？浮点里终于能有点简单的东西了？！

别高兴得太早：浮点可不会这样放过你，因为我们还有另一类数！

它们的隐含隐藏位被置为 \(d_0 = 0\)，被称为 次正规数（subnormal numbers，也叫 denormal numbers）。耶 🥳

它们用来编码可表示的最小浮点数，并且是 IEEE 754 规范在制定过程中最具争议的部分。

它们实现起来也极其麻烦，以至于很多早期 FPU 会对次正规数触发陷阱（trap），转由软件处理……慢得要命……

那么，除了不想浪费一些比特位之外，我们为什么要忍受它们？

罪魁祸首：渐进下溢（gradual underflow）。

渐进下溢

渐进下溢的思路，是在超过最小可表示规格化数 \(2^{-(b+1)-p+1}\) 之后，延缓精度的丢失，而不是让它戛然而止。这有助于数值稳定性。

为了说明我的意思，假设我们没有次正规数，设 \(x\) 和 \(y\) 是两个不相等的浮点数（\(x \neq y\)）。如果 \(x - y\) 落在 \(0.0\) 与最小可表示浮点数之间，由于该区间内没有任何可表示的数，它就会下溢到 \(0.0\)。

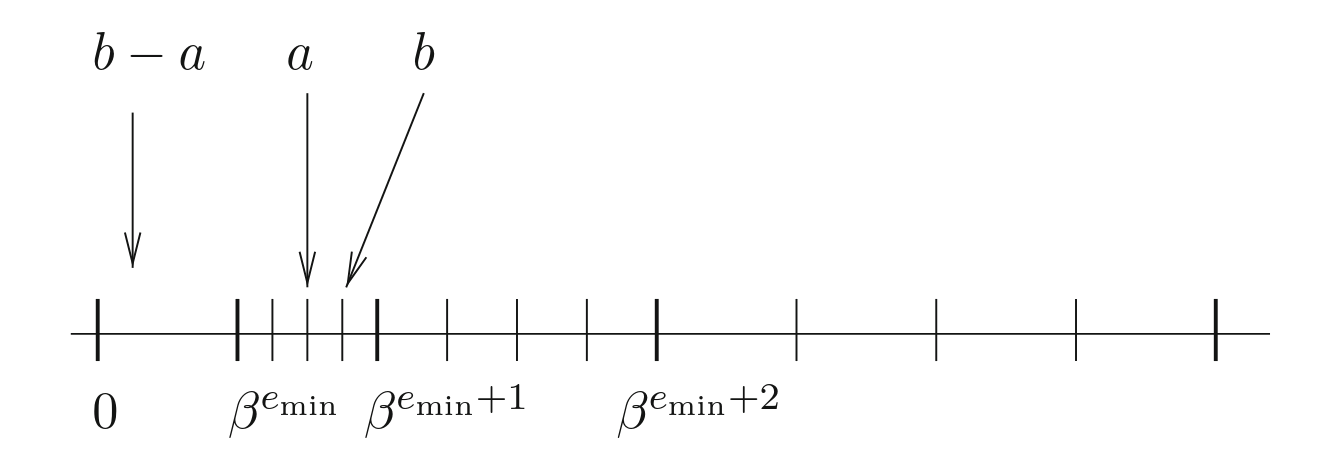

例如，使用不带次正规数的 float16：

0.000091552734375 - 0.0000762939453125 = 0.0

Credit: Handbook of Floating-Point Arithmetic, Second Edition

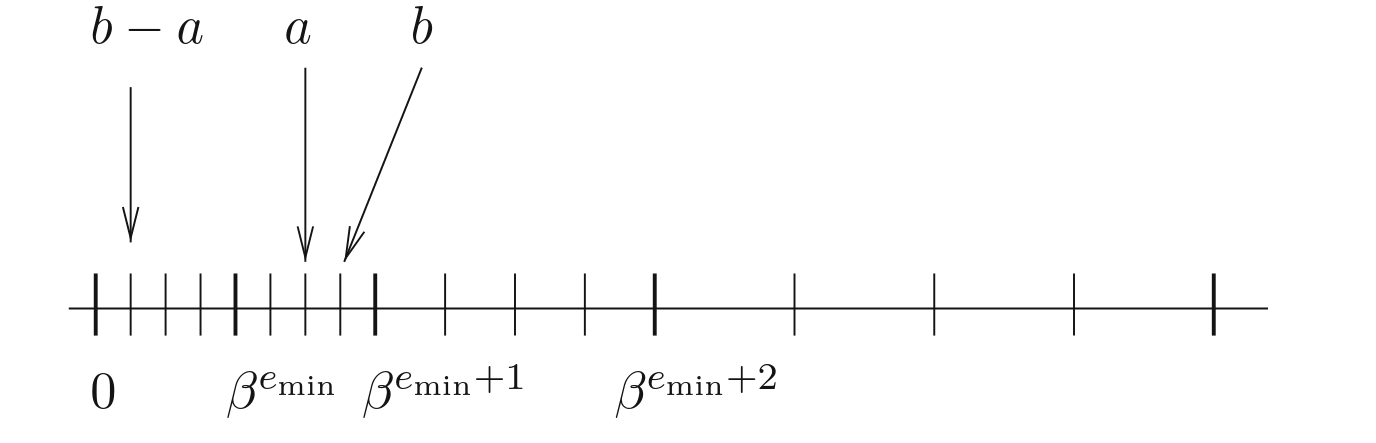

而当我们加入次正规数，实际上就填上了这个空隙。

例如，使用带次正规数的 float16：

0.000091552734375 - 0.0000762939453125 = 0.0000152587890625

Credit: Handbook of Floating-Point Arithmetic, Second Edition

有了次正规数，我们的系统就继承了下面这个有趣的性质：对于任意 \(x \neq y\) 的浮点数 \(x\) 和 \(y\)，\(x - y\) 必然非零。

额外好处：我们还多了一层对"除零"的防护：

if ( x != y ) z = 1.0 / ( x - y );

舍入模式（Rounding modes）

什么能表示、什么不能表示，其范围因类型而异：比特越多，可表示值的空间越大；反之，类型越小，可能的取值越少。

以 IEEE 16 位半精度 float16_t 为例，它有 5 位指数和 10 位有效数——猜怎么着：它没法表示 15359！

那么当我们试图把它设为 15359 时会发生什么？

float16_t e = 15359.0;
cout << e << endl;

答案是 42。

严肃点说，这取决于：我们用的是哪种舍入模式？

IEEE 规范定义了合规硬件应当支持的 5 种舍入模式：

• RD：向 \(-\infty\) 舍入（round downward towards \(-\infty\)）：结果是小于等于精确结果的最大可表示浮点数
• RU：向 \(+\infty\) 舍入（round towards \(+\infty\)）：结果是大于等于精确结果的最小可表示浮点数
• RZ：向 \(0.0\) 舍入（round towards \(0.0\)），任何情况都如此
• RN_even / RN_away：就近舍入（round to nearest）：结果是最近的可能值，当数字恰好落在两数正中间时用 tie-breaking 规则打破平局：
• even（向偶数舍入，round ties to even）：选择有效数最低有效位（尾数）为 0 的那个数。
• away（向远离零舍入，round ties to away）：选择下一个相邻的浮点数。

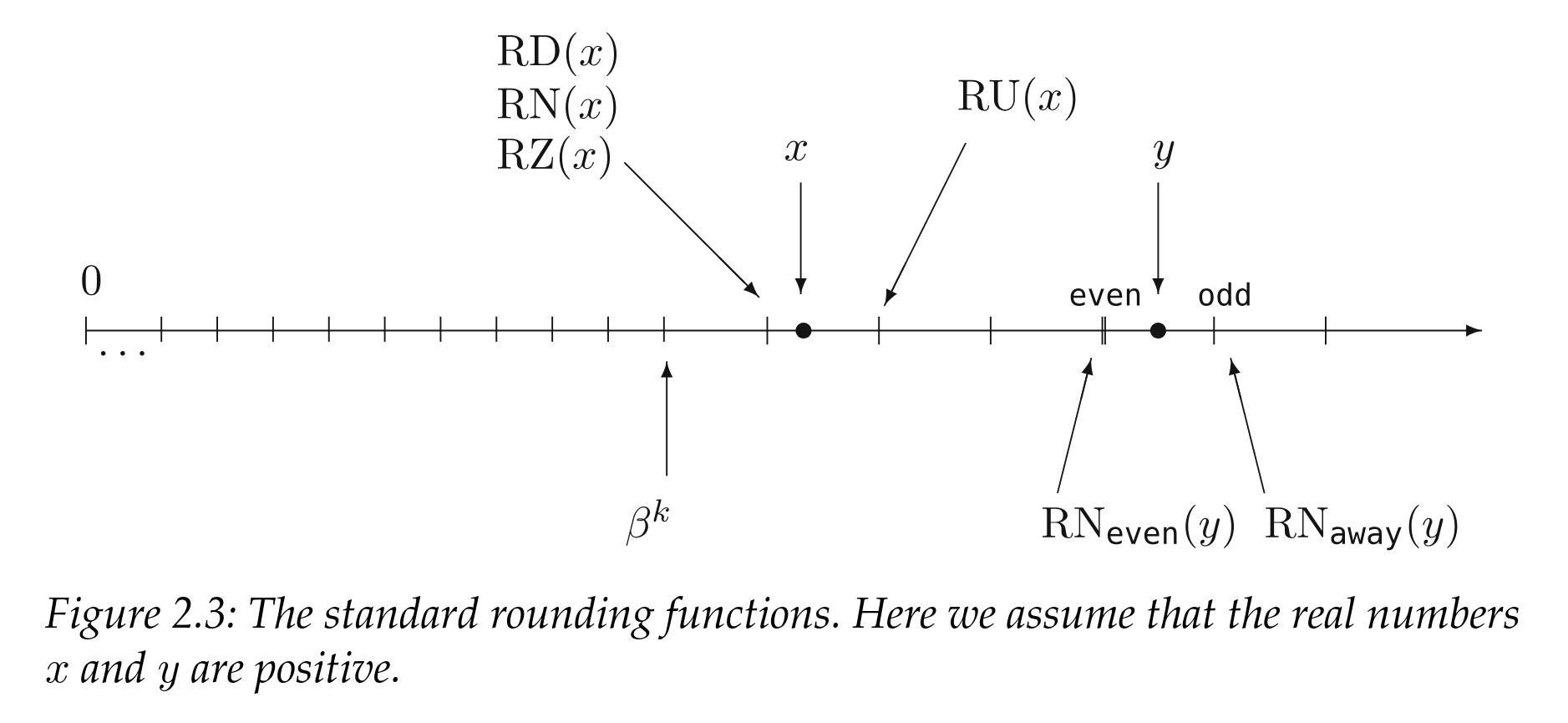

Credit : Chapter 2 of Handbook of Floating-Point Arithmetic, Second Edition

回到我们的例子，15359 不是 float16_t 可表示的数，最接近的两个数是 15352 和 15360。

所以根据我们使用的舍入模式，会得到：

舍入模式	结果
RD	15352
RZ	15352
RU	15360
RN (even)	15360

RN_even 是现代系统上 IEEE 默认的舍入模式行为，也正是 C++ 的 FE_TONEAREST 舍入模式所规定的。

舍入模式的边界行为

回想一下，我在描述舍入模式的行为时，并没有系统地用"数"来称呼舍入结果？这是因为有些舍入模式会让结果舍入进 \(\pm\infty\)。

例如，在 float16_t 上使用 RU 舍入：

float16_t x, y, z;
x = 65504;
y = 1;
fesetround(FE_UPWARD);
z = x + y;
cout << x << " + " << y << " = " << z << endl;

会得到：

65504 + 1 = inf

类似地：

float16_t x, y, z;
x = -65504;
y = 1;
fesetround(FE_DOWNWARD);
z = x - y;
cout << x << " - " << y << " = " << z << endl;

会向下舍入到 \(-\infty\)：

-65504 - 1 = -inf

结合起来，这些定义意味着：使用 RU 的运算永远不会抵达 \(-\infty\)，而使用 RD 的运算永远不会抵达 \(+\infty\)。

float16_t x, y, zsub, zadd;
x = 65504;
y = 1;
fesetround(FE_UPWARD);
zsub = -x - y;
cout << -x << " - " << y << " = " << zsub << endl;
fesetround(FE_DOWNWARD);
zadd = x + y;
cout << x << " + " << y << " = " << zadd << endl;

结果：

-65504 - 1 = -65504
65504 + 1 = 65504

现在好玩的地方来了——RZ。因为它对正数表现得像 RD、对负数表现得像 RU，这意味着使用这种舍入模式的运算永远无法抵达 \(\pm\infty\)。

读到这，你可能会觉得我对舍入模式极限行为的突然执念有点莫名其妙。请先坐稳，相信我，本文后面我们会利用这个行为。

无序（Unordered）

在我们的代码里比较浮点值是很常见的，基本的布尔比较运算由 IEEE 754 规范规定。两个数之间可以是小于、等于或大于的关系。

但如果比较的一边是 NaN 呢？如果 x 是 NaN，我们还能比较 x > y 吗？如果能，结果是什么？

四种互斥的关系皆有可能：小于、等于、大于，以及无序（unordered）；只要至少有一个操作数是 NaN，就会出现无序。每一个 NaN 都应与一切比较为无序，包括它自己。

IEEE 754-2019, section 5.11

所以，任何对 NaN 的比较都是无序的，这是一个相当有趣的性质，意味着只要涉及 NaN，就根本不存在顺序关系。

下面是这个关系在起作用：

float16_t x, y;
x = NAN;
y = 1.0;
cout << "x =/= x:   " << ((x!=x)  ? "true" : "false") << endl;
cout << "x > x:     " << ((x>x)   ? "true" : "false") << endl;
cout << "x <= x:    " << ((x<=x)  ? "true" : "false") << endl;
cout << "x > y:     " << ((x>y)   ? "true" : "false") << endl;
cout << "x <= y:    " << ((x<=y)  ? "true" : "false") << endl;

结果：

x =/= x:   true
x > x:     false
x <= x:    false
x > y:     false
x <= y:    false

其副作用是，我们对"比较关系理应如何运作"的一些基本假设开始崩塌，最著名的莫过于：

\[\text{not}(x < y) \Leftrightarrow (x \ge y)\]

三分律（trichotomy） 崩塌了，我们再也回不去了！

Floating point K.O

加法器示例

好，那这到底是怎么工作的？

既然例子胜过千言（虽然本文显然没太遵循这句谚语），那就上代码！

下面是一个用 C 语言展示浮点加法各步骤的示例。这段代码仅用于说明目的，部分边界情况被略去了。

用 bfloat16 类型实现的 C 语言浮点加法：

#include <stdint.h>
#include <stddef.h>
#include <stdfloat>
#include <stdbool.h>
#include <stdlib.h>
#include <stdio.h>

/*******
 * Env *
 *******/

/* Assert. */
#define assert(cdt) ({if (!(cdt)) {printf("%s:%s : assert(%s) failed.\n", __FILE__, __LINE__, #cdt); abort();}})

#ifdef DEBUG
#define check(cdt) ({if (!(cdt)) {printf("%s:%s : check(%s) failed.\n", __FILE__, __LINE__, #cdt); abort();}})
#else
#define check(cdt) ({;})
#endif

#define swap(a, b) ({auto _ = b; b = a; a = _;})

typedef bool u1;
typedef uint8_t u8;
typedef uint16_t u16;
typedef uint64_t u64;

typedef std::bfloat16_t bfloat16_t;

/*********
 * Types *
 *********/

typedef struct bf16 bf16;

/**************
 * Structures *
 **************/

/*
 * Bfloat 16.
 */
struct bf16 {
    union {
        struct {
            u16 frc:7;
            u16 exp:8;
            u16 sig:1;
        };
        u16 raw;
    };
};

/*
 * Special values.
 */

/* Special exponent. */
#define BF16_EXP_SPC 0xff

/* Special nummber : infinity frac. */
#define BF16_SPC_FRC_INF 0

/*************
 * Utilities *
 *************/

/*
 * If @val is special, return 1.
 * Otherwise, return 0.
 */
static inline u1 bf16_is_spc(
    bf16 val
)
{
    return val.exp == BF16_EXP_SPC;
}

/*
 * If @val is an infinity, return 1.
 * Otherwise, return 0.
 */
static inline u1 bf16_is_inf(
    bf16 val
)
{
    return bf16_is_spc(val) && (val.frc == BF16_SPC_FRC_INF);
}

/*
 * If @val is a nan, return 1.
 * Otherwise, return 0.
 */
static inline u1 bf16_is_nan(
    bf16 val
)
{
    return bf16_is_spc(val) && (val.frc != BF16_SPC_FRC_INF);
}

/*
 * If @val is negative, return 1.
 * Otherwise, return 0.
 */
static inline u1 bf16_is_neg(
    bf16 val
)
{
    return val.sig;
}

/*
 * If @val is 0 or a subnormal, return 1.
 * Otherwise, return 0.
 */
static inline u1 bf16_is_nul_or_sub(
    bf16 val
)
{
    return val.exp == 0;
}

/*
 * If @val is a subnormal, return 1.
 * Otherwise, return 0.
 */
static inline u1 bf16_is_sub(
    bf16 val
)
{
    return bf16_is_nul_or_sub(val) && val.frc != 0;
}

/*
 * If @val is zero (plus or minus) return 1.
 * Otherwise, return 0.
 */
static inline u1 bf16_is_nul(
    bf16 val
)
{
    return (val.exp == 0) && (val.frc == 0);
}

/*
 * If @val is regular (not inf, not nan, not subnormal), return 1.
 * Otherwise, return 0.
 */
static inline u1 bf16_is_reg(
    bf16 val
)
{
    return (!bf16_is_spc(val)) && (!bf16_is_sub(val));
}

/*
 * Get @val's complete mantissa with bit 1 placed at offset 31.
 */
static inline u64 bf16_frc_to_arr(
    bf16 val
)
{
    check((1 << 7) == 0x80);
    check(bf16_is_reg(val));
    const u64 arr = (1 << 31) | (((u64) val.frc) << 24);
    check(((arr >> 24) & 0x7f) == val.frc);
    check(((arr >> 24) & 0x80) == 0x80);
    check((arr >> 32) == 0);
    check(arr & 0xffffff == 0);
    return arr;
}

/*
 * Return the opposite of @val.
 */
static inline bf16 bf16_opp(
    bf16 val
)
{
    val.sig = val.sig ? 0 : 1;
    return val;
}

/*******
 * API *
 *******/

/*
 * Addition.
 */
static inline bf16 bf16_add(
    bf16 src0,
    bf16 src1
)
{

    /* Check regularity. */
    assert(bf16_is_reg(src0));
    assert(bf16_is_reg(src1));

    /* If both are null, return 0. We have a lookup table for the sign.
     * If one is null, return the other. */
    {
        const u1 nul0 = bf16_is_nul(src0);
        const u1 nul1 = bf16_is_nul(src1);
        if (nul0 && nul1) {
            return (bf16) {.frc = 0, .exp = 0, .sig = (u16) (src0.sig & src1.sig)};
        } else if (nul0 || nul1) {
            return (nul0) ? src1 : src0;
        }
    }

    /* Ensure that abs(src0) >= abs(src1). */
    const u1 swp = (
        (src1.exp > src0.exp) ||
        ((src1.exp == src0.exp) && (src1.frc > src0.frc))
    );
    if (swp) {
        swap(src0, src1);
    }

    /* Ensure src0 is positive. */
    const u1 neg = bf16_is_neg(src0);
    if (neg) {
        src0 = bf16_opp(src0);
        src1 = bf16_opp(src1);
    }
    check(src0.exp >= src1.exp);
    check(src0.sig == 0);

    /* Get exponents. */
    const u16 exp0 = src0.exp;
    const u16 exp1 = src1.exp;
    check(exp0 > 0);
    check(exp1 > 0);
    check(exp0 < 255);
    check(exp1 < 255);

    /* Get the mantissa shift amount. */
    check(exp0 >= exp1);
    const u16 shf = exp0 - exp1;
    check(shf <= 253);

    /* Generate mantissas with the shadow 1 bit placed at offset 31.
     * Everything on range [32, 63] is null.
     * Everything on range [0, 23] is null. */
    const u64 mnt0 = bf16_frc_to_arr(src0);
    u64 mnt1 = bf16_frc_to_arr(src1);

    /* Shift @mnt1 to match @src0's exponent.
     * There are only 32 meaningful bits.
     * If right shift more (>=) than 32, @src0 is effectively
     * null. */
    mnt1 = (shf >= 32) ? 0 : (mnt1 >> shf);

    /* After shift, mnt0 shoudl be greater than mnt1. */
    check(mnt0 >= mnt1);

    /* Do the required operation. */
    const u1 sub = (bf16_is_neg(src1));
    const u64 mntr = sub ? mnt0 - mnt1 : mnt0 + mnt1;

    /* Initialize the sign part of the result. */
    bf16 res;
    res.sig = neg;

    /* If there are bits in the [32, 63] range (overflow), right shift and update the exponent. */
    if (mntr >> 32) {

        /* Only a single bit overflow is meaningful. */
        check(!(mntr >> 33));

        /* Only happens after sub. */
        check(!sub);

        /* The exponent of src0 is used. Increment it. */
        check(exp0 < 255);
        u16 expr = exp0 + 1;
        check(expr > exp0);

        /* If infinity, round down. */
        if (expr == 255) {
            res.frc = 0x7f;
            res.exp = 254;
        }

        /* Otherwise, just use this exponent and right shift the mantissa of 1. */
        else {
            res.frc = ((mntr >> 1) >> 24) & 0x7f;
            res.exp = expr;
        }

    }

    /* If there are no bits in the [32, 63] range, left shift and update the exponent. */
    else {

        /* If bit 31 is not set, check that a subtraction was performed. */
        check((mntr & (1 << 31)) || sub);

        /* Determine the index of the first set bit and the shift count.
         * We shift at most of 31. */
        u64 mnt_shf = 0;
        u8 shf_cnt = 0;
        for (shf_cnt = 0; shf_cnt <= 31; shf_cnt++) {
            const u64 mnt_shf = mntr << shf_cnt;
            if (mnt_shf & (1 << 31)) {
                goto found;
            }
        }

        /* If not found, default to 0. */
        goto zero;
        found:;

        /* If the shift count leaves an exponent > 0,
         * compute the result. */
        if (exp0 > shf_cnt) {
            check(mnt_shf & (1 << 31));
            res.frc = (mnt_shf >> 24) & 0x7f;
            res.exp = exp0 - shf_cnt;
        }

        /* Zero case.
         * Hit if set bit not found or if shift count
         * is greater than the exponent. */
        else {
            zero:;
            res.frc = 0;
            res.exp = 0;
        }

    }

    /* Swap doesn't matter as we're doing a sum.
     * neg already handled when initializing the sign. */

    /* Complete. */
    return res;

}

int main() {
    bf16 f0 = {.frc = 0, .exp = 1, .sig = 0};
    bf16 r = bf16_add(f0, f0);
    return 0;
}

⚠ 这段代码并没有经过充分测试，别用在生产环境里！

第二章

我知道你在想什么：所以我们有了个 C 语言实现，它能跑，这文章为什么还这么长？是有个高产评论区吗？

我现在能回家了吗？

你没忘记我们说过要从零实现浮点吧？

对吧！？

代码可不够，我们得再往深里钻！

打造困难的部分

那么，比 C 代码更"从零"的是什么？

我们可以用汇编来写，并试图用书本上所有最好的汇编位操作技巧来优化它，同时假装没看见 ISA 那头正盯着我们的那些漂亮的 fadd 指令。

而且猜怎么着：不仅我们还能钻得更深，而且就算用全世界最精美手工打造的汇编，它的性能依然会比我奶奶电脑上跑的一条专用 floating point addition 指令慢上几个数量级！

不，我们要用晶体管自己造出 FPU 硬件，把它优化到极致，然后，我们要把它放进一颗芯片里，流片（tapeout）！

ASIC 实现规则

下一节是一个简化概述，目的是给不熟悉硬件设计的读者打底，理解硬件设计中所受约束的基础。

如果你已经凝视过深渊，可以跳过这一节。

数字硬件是通过连接一组组预先排布好的晶体管（称为标准单元，cell）构建的。这些单元可能对应基本的逻辑操作。下面是一个例子：一个两输入或门（or），其结果再与另一个输入做与（and）。

这个逻辑可以写成：

X = ((A1 | A2) & B1)

或者由下面的原理图表示：

sky130_fd_sc_hd__o21a 原理图

由于这些门是用晶体管搭出来的，它们特定于某个被称为"工艺节点（node）"的制造工艺。下面是这个函数在 Skywater 130nm A 节点上的样子：

sky130_fd_sc_hd__o21a_1 单元版图，每种颜色对应芯片"三明治"中的某一特定层。

这些单元占据的芯片面积，与构建它们所需的晶体管数量成正比：晶体管越多，面积越大。造芯片时，需要的面积越大，制造的成本就越高。此外，某个功能需要的面积越大，逻辑铺得越开，连线越长，连线延迟就越大，这会影响时序（timing）。

时序是什么？

想象一个电荷载流子像水一样传播的世界：载流子穿过逻辑门和导线需要时间。你路径上的逻辑门越多，需要穿过的导线长度越长，时间就越长。这些载流子的密度指示了你的二进制状态：0 或 1；而为了芯片可预测地运行，你需要留出足够的时间，让你的载流子流完全穿过最长路径。

你留出的时间多少，直接决定了你能把硬件时钟跑多快，从而决定了你能从设计中榨出多少性能。

优化

好，我们不只想造个 FPU，我们想造个优化过的版本。

你现在可能纳闷，我为什么还要加上"优化"这个额外约束。因为造出某个东西的优化版本，比只造出能用的东西，需要对它有更细腻的理解。鉴于我们可以优化的维度很多，在这个项目里我把"优化"定义为：在给定功能下，以最低的面积换取最高的频率。这是性价比最高的选择。

总结一下：我们在造硬件，而硬件里一切逻辑都很贵，无论面积还是时序都是，我们要依据这些指标造出最优化版本。

好极了……我到底又把自己卷进了什么？

我们需要什么

既然我们加的每条逻辑都有代价，第一步就是退一步，先想清楚我们到底需要造什么。

有太多不同的浮点格式，从标准的 IEEE 类型，到你更定制的、应用特定的怪胎——比如皮克斯的 float。

要是我们生活在一个能把它们全丢进竞技场、让它们斗到死的维度里就好了。但可悲的是，抽象概念没法这么斗。所以我们现在被迫坐下来思考……呃

没错你没看错，这不是 AI 幻觉，我说的也不是 2019 年的那部短片。

你知道皮克斯有自己的 24 位浮点类型、并根据其使用场景做了适配吗？皮克斯大概是最被低估的科技公司之一：大多数人根本不知道他们的渲染硬件在过去已经定制到了什么程度。还有，你听过 Pixar Image Computers 吗？

当心，这个兔子洞很深。

一方面，我们有 IEEE 浮点，这些是行业标准浮点。合规（compliance）保证了同一个浮点操作无论跑在什么硬件上行为都一样，这正是你的买家真正想要的。（除非你的硬件有 bug，那样的话你也"努力尝试过合规"。你好啊英特尔 👋：互联网还没忘呢）。但合规意味着要支持次正规数、NaN、\(\pm\infty\) 以及 5 种不同的舍入模式。

然后是尺寸问题：你的内存占用有多大，以及你如何把比特分配在指数和有效数字段之间？

一些可选方案：

• float16，IEEE 754 半精度：5 位指数，10 位有效数
• float32，IEEE 754 单精度：8 位指数，23 位有效数
• float64，IEEE 754 双精度：11 位指数，52 位有效数
• 皮克斯的 PXR24 格式：8 位指数，15 位有效数
• tf32，英伟达的 TensorFloat-32，一个 19 位格式。我说真的，他们怎么会让市场部来命名这个？8 位指数，10 位有效数
• bfloat16，谷歌的 brain float 格式：8 位指数，7 位有效数

我们最终选的尺寸取决于工作负载的需要。某些负载需要更高精度，也就需要更多有效数位；另一些则从更小格式中受益，以绕开内存带宽限制。

所以，答案又一次是：看情况！感谢阅读！

严肃点说，让我们澄清到底在造什么，因为这浮点运算将是一个更大项目的一部分，否则就没意思了。但为了最大化乐趣系数，我们需要一个需要大量浮点数学的项目。

幸运的是，我恰好知道适合这任务的加速器架构：矩阵-矩阵乘法的脉动阵列（systolic array）！这类加速器广泛存在于面向训练和推理任务的机器学习加速器里（当量化对精度损害太大时）。现在，我不是要造 AI 加速器，只是它恰好是个把太多浮点运算塞进我硅片里的便利借口。

妙啊，既然我们找到了借口、知道了目标应用，那就来检查这个负载的约束。

首先，我们不是给带外部客户端的 CPU 造 FPU 单元。我们可以走定制路线，这方便地让我们可以把 IEEE 754 兼容性及其 5 种舍入模式，一脚踢回它们爬出来的地狱里。话虽如此，为了给浮点运算实现生成测试向量，我想选一个没那么机密（confidential）的格式。此外，任何易于与某个广泛支持的 IEEE 类型互相转换的格式，都能加分。这会简化加速器与驱动它的固件之间的互操作。

其次，我的芯片会受 IO 瓶颈限制（一直跟这个博客的读者：没错，又是 🔥），所以我会选一个迷你浮点（minifloat），这个术语指宽度小于 32 位的浮点。看，我选它不是因为名字可爱，也是有技术原因的。

因为我们瞄准更小格式，就更得刻意权衡指数/有效数的切分。牺牲指数位会缩小格式的范围，但在有效数上抠门则会降低数字的可表示精度。现在，我们也可以从硬件角度切入这个问题：考虑这会影响乘法和加法的实现。

以乘法为例，浮点乘法里最贵的操作就是有效数的乘法。这涉及一个 <有效数位数> + 1 宽的无符号乘法，而乘法的硬件代价远非线性增长：一个 8 位 bfloat16 有效数乘法的硬件代价，大约只有 11 位 float16 有效数乘法的一半。

小有效数开始显得很诱人了。

回到我们应用的需要：AI 工作负载有个有趣的特征，就是对精度损失相对不敏感，量化之所以可行就说明了这点。另一方面，它们从更大的范围（range）中受益。

基于所有这些理由，我现在加冕 bfloat16 为赢家。恭喜，你正式成了我最爱的迷你浮点！🏆

这里总结一下为什么 bfloat16 是宇宙史上最好的格式：

• 只有 16 位宽
• 小尾数：7 位
• 广泛铺开的格式：这不是某个定制发明，甚至还有 C++ 标准库支持
• 易于转换到 float32：只需砍掉有效数位（有些注意事项，我们后面会讲）
• 不是 IEEE 754 类型

bfloat16 的一大好处是它没有规范，所以我们可以想怎么实现就怎么实现！

bfloat16 的一大坏处是它没有规范，所以我们想怎么实现就怎么实现！

这个项目很好地给我上了一课：为什么我们需要 IEEE，好把"用免费甜甜圈吸引工程师、再把他们锁进房间直到写出规范"这个古老传统延续下去！

结果就是，当你没有规范、可以想怎么实现就怎么实现时，自然每个人都做得不一样！

现在，我们在造一个定制加速器，所以 bfloat16 操作的兼容性不是大问题；问题在于，我们现在得自己选想往浮点数学这碗口味里加什么"冰淇淋配料"。

要敲定的第一个问题是舍入模式。

我们至少需要选一种，而为了对照已知测试向量测试，它得是某个 IEEE 模式。在规范的 5 种模式里，向零舍入（round toward zero）在硬件上实现起来最方便也最便宜。不像其他模式，你从不需要向上舍入到下一个浮点值，这让我可以省掉加法末尾那次 16 位加法（它完美地卡在关键路径上，制造最大时序压力）。

但 RZ（向零舍入）还有另一个巨大优势，就是它的溢出行为：

RZ 不会溢出到 \(\pm\infty\)，它会钳位（clamp）！

这意味着，只要我的加法和乘法操作不把 \(\infty\) 作为输入，它们就永远不会产生 \(\infty\)。所以只要禁止把 \(\infty\) 用作输入，我就能完全砍掉对 \(\infty\) 的支持，省下硬件。

更好的是：加法和乘法里天然会产生 NaN 的唯一操作，就是针对 \(\infty\) 的运算。所以如果我同时也禁止把 NaN 用作输入值，我还能去掉支持它们所需的硬件代价。

最后还有次正规数支持的问题，这可能是 bfloat16 设计里最少争议的问题：那 126 个额外的次正规值根本不值得它们的硬件麻烦，砍掉。

总结一下，我们的"冰淇淋订单"是 🍨：

• bfloat16：1 位符号，8 位指数，7 位有效数
• 仅向零舍入（round toward zero）
• 不支持次正规数，所有次正规数都钳位到 \(\pm0.0\)
• 不支持 \(\pm\infty\) 或 NaN

架构

既然我们已经完成了"决定造什么"这第一个困难部分，就得做第二个困难部分：把它架构出来。

对于我们的矩阵-矩阵运算，我们需要一个加法器和一个乘法器。

由于本文已经相当长，而乘法器一旦你想清楚如何高效设计尾数乘法（剧透：无符号 Booth 基4 乘法器）其实相当好造，所以我现在专注于更复杂精妙的加法器设计。

加法器的朴素做法是单路径（single path）加法器：所有步骤都在同一条路径上完成，类似于那个 C 代码示例。虽然概念简单、且因无逻辑复制而面积效率高，但因为这条单路径的深度，这种架构在性能上非常昂贵。

这绝不算坏设计，如果我们完全聚焦面积优化，它或许是个可行候选；但我们背负着面积和性能的双重使命，所以必须做得更好。

回头看加法算法，我们注意到：巨大的相消（cancellation）和尾数移位其实是互斥的。那些我们需要数出尾数差的前导零、并在规格化前从指数里减去超过 1 的相消，只发生在两个操作数的指数差小于 2 且我们在做有效减法时。

基于此，并以轻微的职能复制为代价，我们可以把加法器拆成两条路径：

• 近路径（close path）：指数差 < 2 且为有效减法
• 远路径（far path）：指数差 < 2 且为有效加法，或指数差 >= 2

这种拆分架构被称为双路径（dual path）架构，自 80 年代以来一直是高性能 FPU 的事实标准加法器架构。

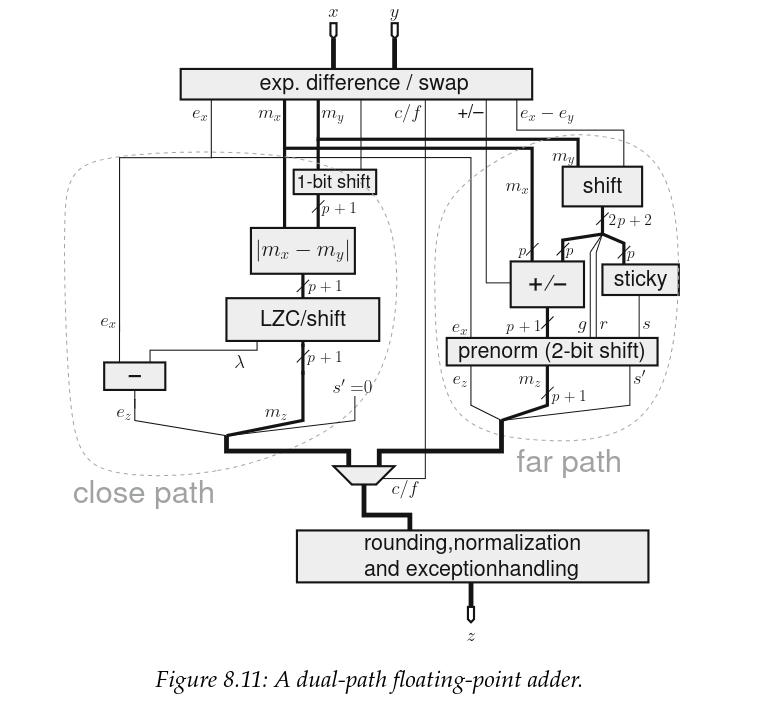

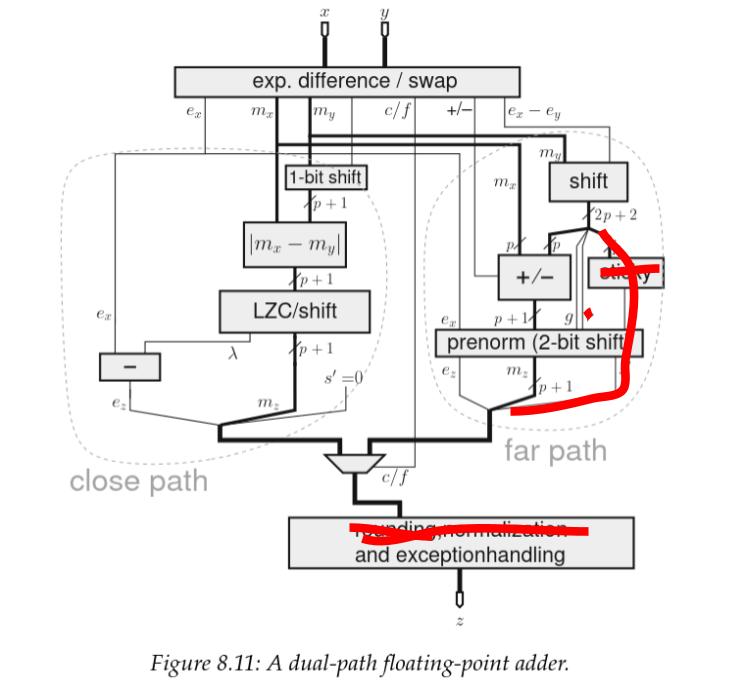

双路径加法器架构原理图。Credit: Handbook of Floating-Point Arithmetic, Second edition

现在，这张原理图其实是为 IEEE 合规浮点画的，而我们设计的不是通用情况。那么对我们来说它有何变化？

回想我们只有 RZ 舍入？RZ 本质上是在涉及舍入时对尾数做钳位，这意味着我们永远不需要向上舍入，从而也意味着我们可以砍掉所有为此服务的逻辑。

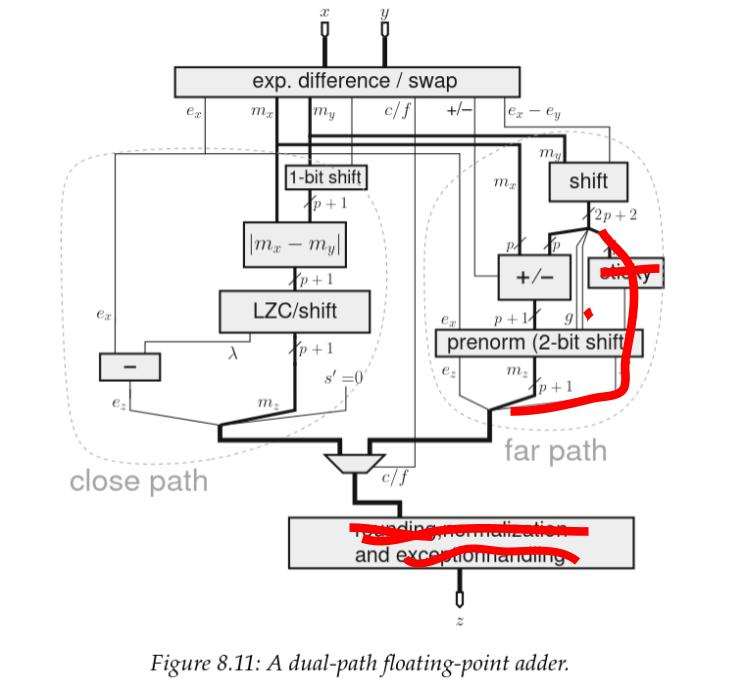

我用颜色高亮出了"为向上舍入而生"的全部逻辑，我们要把它们全部移除。（🔥 w 🔥）

接下来，既然我们禁止把 NaN 或 \(\infty\) 用作操作数，我们就没有触发异常的可能，所以这部分也移除。

又 RIP 掉更多东西 🪓

现在，这张原理图没有展示次正规数如何处理，但我们的实现在那里也省了逻辑。话虽如此，我们仍需要一些逻辑来检测它们何时出现、并钳位到 0。在近路径上，这个功能被卷进了一个我标为"normalize（规格化）"的块里，它位于多位尾数移位和指数减法之后、处在我们的关键路径上。

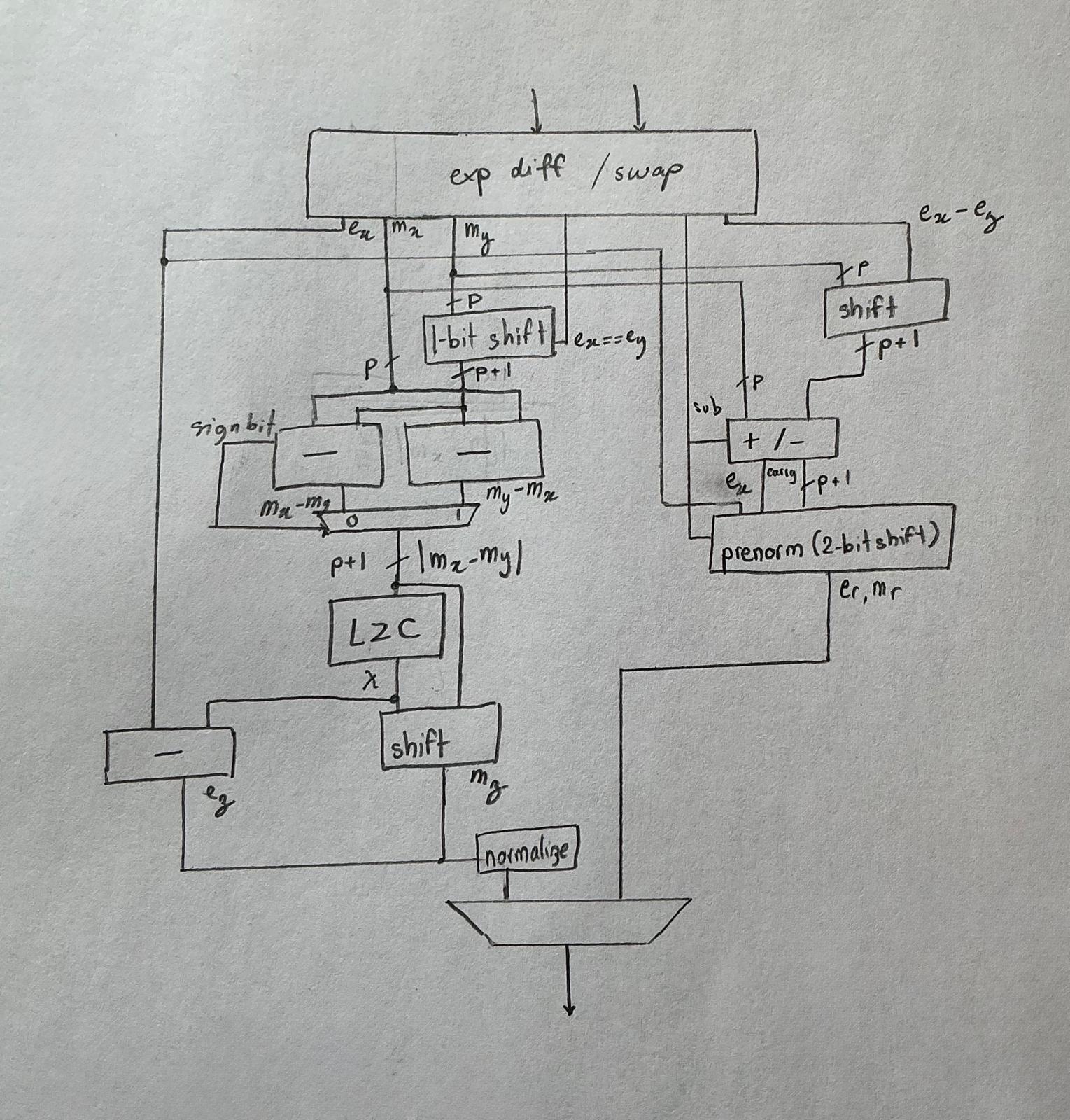

最终设计大致长这样：

我正在实现的 bfloat16 加法版本原理图。

第三章：理论遇见现实

验证

理论很有趣，但除非它被证明能经得起现实，否则什么都无法证明它为真。所以，没有比把它摔向冷酷现实更能验证自己理解了。

而且，这不只是什么思想实验，我们是真的要把它流片到实际硅片上；如果说我过去的硬件创伤在我脑中刻下了什么教训，那就是：在你证明它能工作之前，它就是坏的！

是时候跑些测试了！

测试浮点运算硬件其实是个有趣的挑战，因为它充满边界情况：你没法只测 100 个随机值就了事。不，你需要对所有这些角落做穷尽覆盖，而其中大多数你根本不知道存在。这非常像"你不知道你不知道"的问题。那么，计划是什么？

这正是我对验证犯罪的地方：定向仿真驱动的测试（directed simulation driven testing）随输入空间的大小而扩展，说白了就是不线性扩展。这就是为什么形式化方法（formal methods）在浮点验证中越来越普及。如果我们想用定向测试来测，就得测全部 \(2^{32}\) 种输入组合，听起来就是个糟糕的主意……

……而这也正是我要做的，因为在没有先验知识知道所有角度在哪的情况下，这是穷尽测试所有边界情况的唯一办法。

这是二阶无知（second order of ignorance）问题。

这就带来我们的下一个问题：测试时间，测 +40 亿种组合到底要多久？因为我相信短迭代时间对把事做成至关重要，我需要这个测试平台跑得快，所以我需要快速的仿真器和黄金模型（golden model）。

登场的是 verilator，类似于 Synopsis vcs，它把你的仿真编译成可在本机原生运行的可执行文件，是镇上最快的开源仿真器。

接下来是黄金模型，恰巧我们活在 2026 年，而 C++23 标准库已经在 stdfloat 里引入了 bfloat16 类型。

最后，我们可以用 DPI-C 接口（而不是更慢的 VPI 接口）来调用我们用 C++ 编写、并编译进测试平台的定制黄金模型。

听起来是个完美计划……直到 C++ 背叛了我。

stdfloat 的 bfloat16 到底是怎么工作的？

但在讲我的黄金模型如何没那么"金"之前，我们需要先理解 stdfloat 的 bfloat16 类型在底层到底怎么运作。

关键是我电脑其实没有原生的 bfloat16 硬件，那它是怎么做数学的？

我们用一个简单的加法来测一下：

#include <stdfloat>

int main(){
    bfloat16_t a,b,c;
    a = 1.0;
    b = 1.0;
    c = a + b;
    return 0;
}

看这个测试程序的反汇编，我们可以看到 gcc 是用软浮点 bfloat16 函数替换（__extendbfsf2、__truncsfbf2 + 包装代码）来处理 bfloat16 加法的。

这表明我当前的硬件要么没有 bfloat16 的硬件支持，要么这支持没向编译器"广告"。

4   int main(){
   0x0000000000001119 <+0>: push   %rbp
   0x000000000000111a <+1>: mov    %rsp,%rbp
   0x000000000000111d <+4>: sub    $0x20,%rsp

5       bfloat16_t a, b, c;
6
7       a = 1.0;
   0x0000000000001121 <+8>:     movzwl 0xee4(%rip),%eax        # 0x200c
   0x0000000000001128 <+15>:    mov    %ax,-0x6(%rbp)

8       b = 1.0;
   0x000000000000112c <+19>:    movzwl 0xed9(%rip),%eax        # 0x200c
   0x0000000000001133 <+26>:    mov    %ax,-0x4(%rbp)

9       c = a+b;
   0x0000000000001137 <+30>:    pinsrw $0x0,-0x6(%rbp),%xmm0
   0x000000000000113d <+36>:    call   0x1180 <__extendbfsf2>
   0x0000000000001142 <+41>:    movss  %xmm0,-0x14(%rbp)
   0x0000000000001147 <+46>:    pinsrw $0x0,-0x4(%rbp),%xmm0
   0x000000000000114d <+52>:    call   0x1180 <__extendbfsf2>
   0x0000000000001152 <+57>:    movaps %xmm0,%xmm1
   0x0000000000001155 <+60>:    addss  -0x14(%rbp),%xmm1
   0x000000000000115a <+65>:    movd   %xmm1,%eax
   0x000000000000115e <+69>:    movd   %eax,%xmm0
   0x0000000000001162 <+73>:    call   0x1250 <__truncsfbf2>
   0x0000000000001167 <+78>:    movd   %xmm0,%eax
   0x000000000000116b <+82>:    mov    %ax,-0x2(%rbp)

10
11      return 0;
   0x000000000000116f <+86>:    mov    $0x0,%eax

12  }
   0x0000000000001174 <+91>:    leave
   0x0000000000001175 <+92>:    ret

基于这段汇编，bfloat16_t 的预期行为应当类似于被砍窄（clamped down）的 float32_t。

这完全合法，鉴于 bfloat16 的行为没有任何规范完整定义，它就是实现定义（implementation defined）的。🌈

探查标准库的软 bfloat16_t 实现

既然我对 x86 汇编不是完全流利，我决定写一个简单的测试程序来探查我的软 bfloat16_t 的行为。

从中我了解到它：

• 支持次正规数
• 支持 NaN
• 支持 inf

于是天真的我以为，要把它用作硬件的黄金模型，我只需自己把次正规数钳位到 0、并且不驱动 NaN 和 \(\infty\) 即可。

#define IS_SUBNORMAL(x) ((isnormal(x) | isnan(x) | isinf(x) | (x == 0e0bf16)))

被 C++ 背叛

于是我把次正规数钳了位，继续愉快地推进。

但当我在 blissfully 地遍历测试所有可能的操作数组合时，灾难降临了。

我引用 C++ 2022 年发布的提案《Extended floating-point types and standard names》：

7.2. Supported formats

我们为以下布局提议别名：

• [IEEE-754-2008] binary16 - IEEE 16 位。
• [IEEE-754-2008] binary32 - IEEE 32 位。
• [IEEE-754-2008] binary64 - IEEE 64 位。
• [IEEE-754-2008] binary128 - IEEE 128 位。
• bfloat16，即 binary32 截断至 16 位精度；见 [bfloat16]。 <–

P1467R9 - Extended floating-point types and standard names

https://www.open-std.org/jtc1/sc22/wg21/docs/papers/2022/p1467r9.html#alias-formats

本质上，这意味着 bfloat16_t 正如我们从二进制提示中读到的那样：一个被截断的 float32_t（在 IEEE 规范里叫 binary32）。

这种方案的问题在于，float32_t 的内部精度 \(p\) 比 bfloat16_t 大得多：

• float32_t \(p = 24\)
• bfloat16_t \(p = 8\)

实践中这意味着，如果我想让我的硬件正确匹配由 C++ 标准库规定的黄金模型，我就需要支持 \(p=24\)，这直接翻译成到处都更宽的有效数路径……而这绝对不是我想要的结果。

在 1 ulp 以内

鉴于 C++ 标准库对 bfloat16_t 的实现是在底层用 float32_t，我无法干净地把黄金模型的结果匹配到预期的 RTL 输出。

这是因为 float32_t 的内部精度是 \(p=24\) 位，而 bfloat16_t 只有 8 位，所以给定相同的输入值，如果这些输入之间的指数差落在 \([p_{\text{bfloat16}}; p_{\text{float32}}]\) 区间内，即使我们使用相同的舍入模式和相同的操作数，也会观察到舍入行为的差异。

这个性质的另一个面是：这个差异会被限制在相邻浮点数的一个裕度之内。

为简化下面这节，让我把 \(\text{ulp}(x)\) 定义为"最后一位的单位（unit of last place）"，更正式地说：

\(\text{ulp}(x)\) 是最接近 \(x\) 的两个浮点数之间的间隙，即使 \(x\) 本身就是其中之一。

~ William Kahan，浮点教父，1960

因此，我的黄金模型 bfloat16_t 与我的实现之间的相对误差，最多为 \(1 \times \text{ulp}(x)\)。

\(\text{ulp}(x)\) 定义为：

\[\text{ulp}(x) = 2^{-p+1}\]

对于我的 bfloat16 实现（\(p=8\)），于是有 \(\text{ulp}(x) = 2^{-7}\)，而我将相对误差计算为：

\[\text{error}(x) = \frac{x_{\text{model}} - x_{\text{hw}}}{x_{\text{model}}}\]

C++ 并无过错

既然我已经发完牢骚、并让我的黄金模型乖乖就范，我想指出：我承认用 float32 模拟 bfloat16 对标准库而言是更优的方案。它把大部分计算卸载到 CPU 的 FPU 上，带来的性能比完全用软件实现好上几个数量级。

当然它可能带来不同的结果，但这就是我们开始用 bfloat16 时就签下的契约。

实现

既然我们有些能跑的 bfloat16 算术了，就来到我最爱的部分：用昂贵的晶体半导体把它造出来。

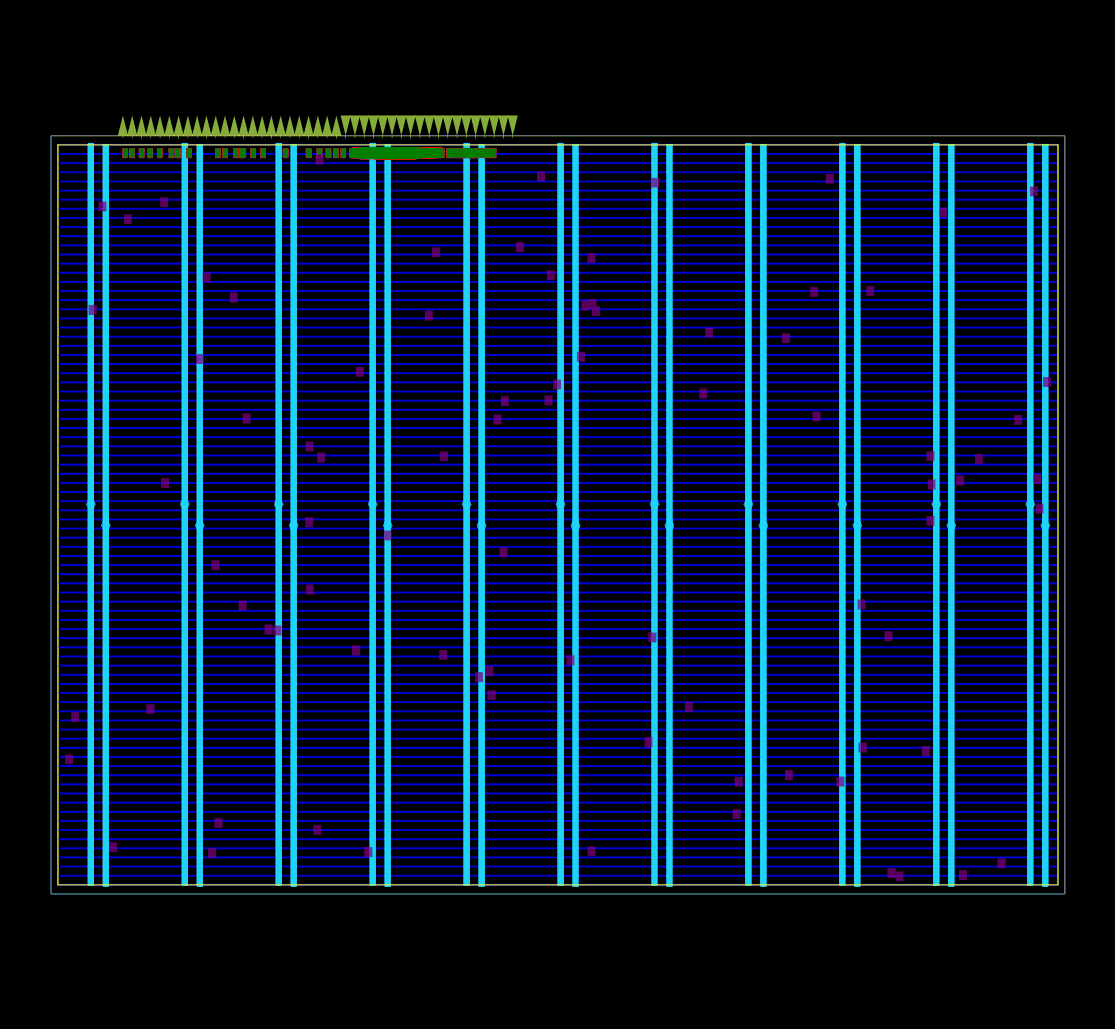

ASIC 版图所有逻辑单元的初始全局布局进行中。使用 OpenROAD 全局布局的调试模式捕获。

既然本文聚焦浮点运算，我会克制住把加速器其余部分都讲给你听的欲望，把它锁进 ASIC 的仓库里：

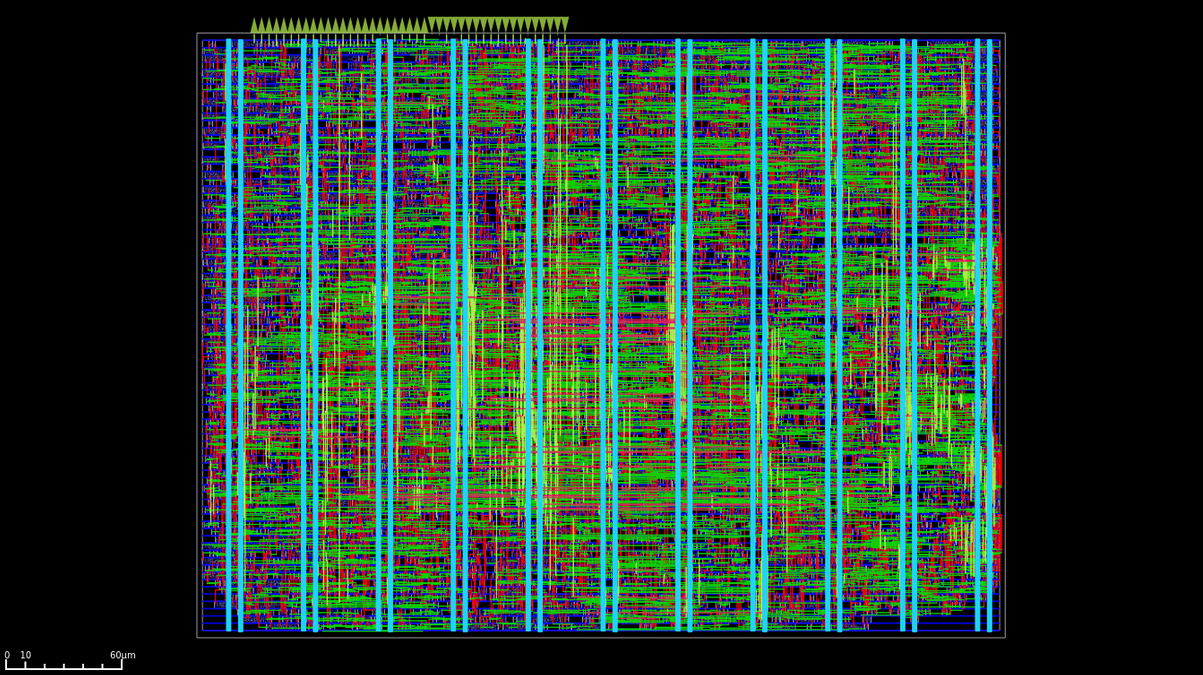

Essenceia/Systolic_Array_with_DFT_v2\ \ 在 IHP 130nm 上流片的 2x2 bfloat16 矩阵-矩阵乘法，带 DFT 基础设施。在前一代于 GF180 流片的加速器基础上迭代。\ \ Verilog\ \ 39\ \ 3

为 IHP 130nm 节点设计的第二代 Systolic Array 版图，使用 sg13g2 PDK。它占用 126,685 µm² 的裸片面积，目标典型工作电压为 25°C 下 1.2V。该设计有两条时钟树，一条给 MAC，一条给 JTAG TAP。MAC 时钟目标最高工作频率 100 MHz，但当前输出 GPIO 频率实验建议最高 75 MHz，JTAG 为 2 MHz。

Tiny Tapeout ihp26a

这次我们会在 IHP 时髦的 130nm sg13g2 节点上流片，用 Tiny Tapeout 的 ihp26a 芯片 作为我们的 shuttle（班车）。而且完全透明地说，Tiny Tapeout 团队给了我一张优惠券，我拿它换来了这个项目里使用的面积（和一个开发板）。所以严格来说这次流片由 Tiny Tapeout 赞助，这绝对不会让我更少吹捧他们！

谢谢各位！

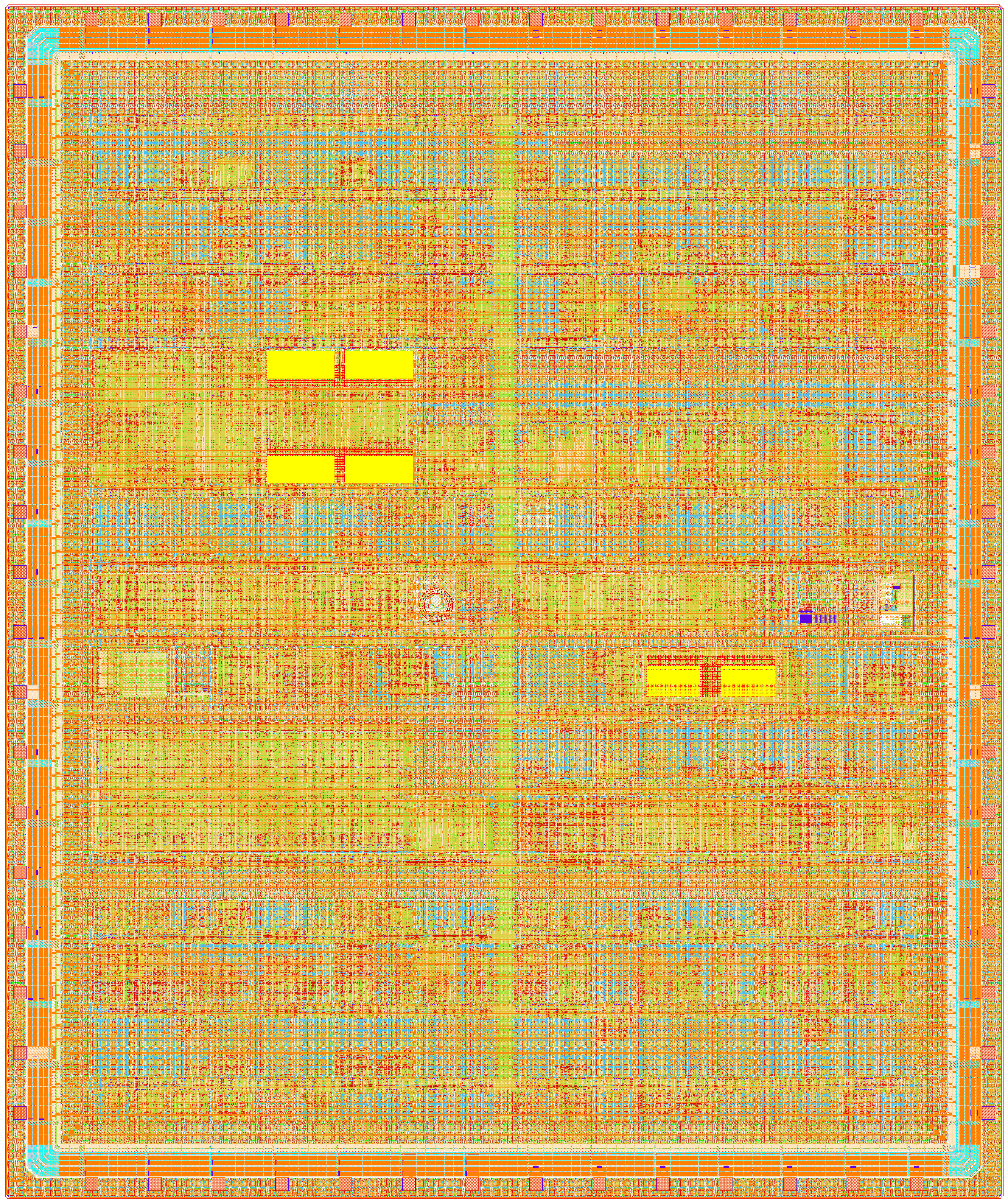

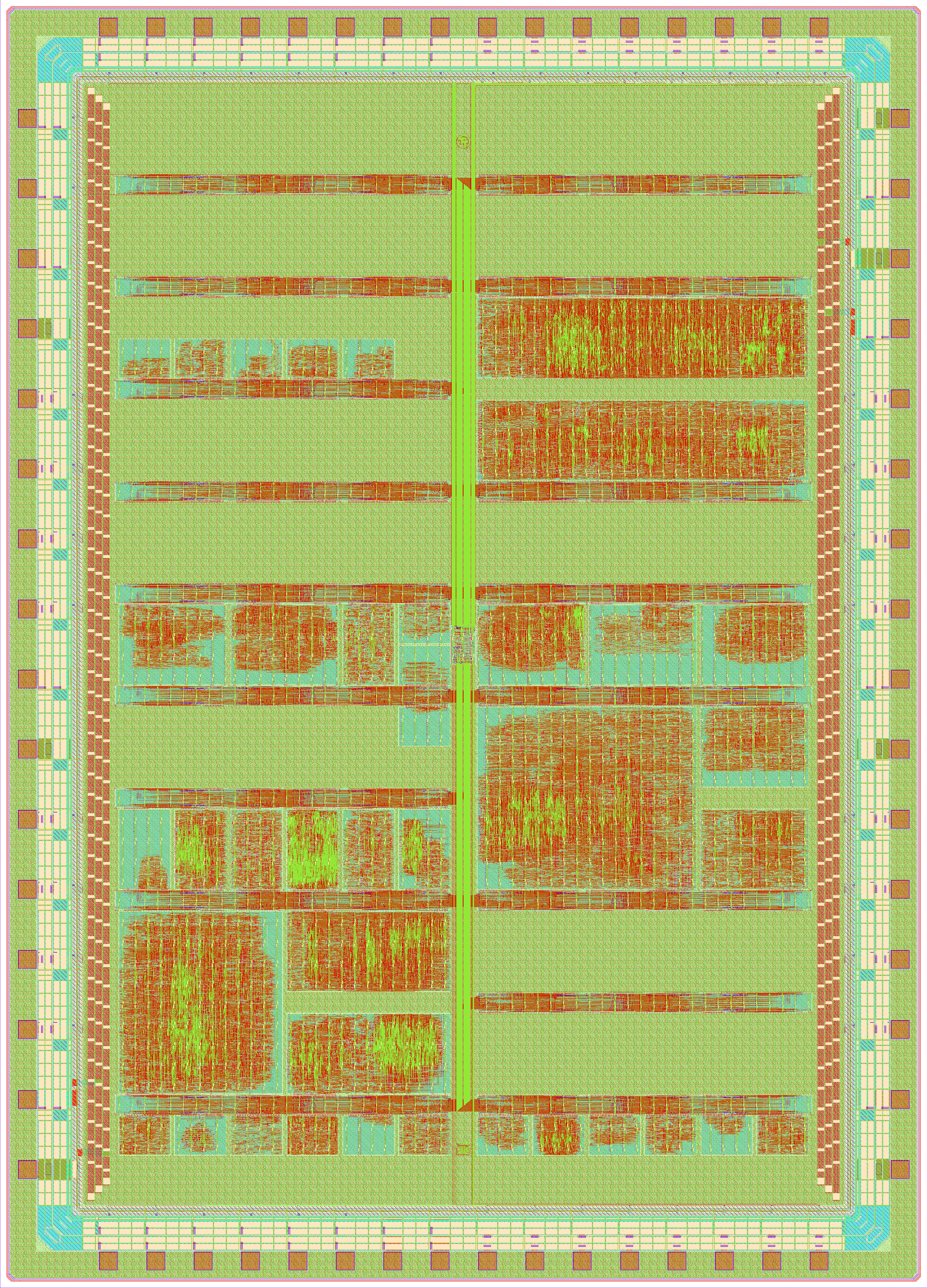

Tiny Tapeout shuttle 芯片 ihp26a 渲染图。Source: https://github.com/TinyTapeout/tinytapeout-chip-renders

我们这次用的 IHP 130nm 单元库很特别：与其他两个开源 PDK 相比它快如闪电，让我们能达到一些真正惊人的 fmax（最高频率）。（正如我们用姊妹节点 IHP sg13cmos5l 做的 fmax 竞赛 所展示的。）

但又一次，我们有 IO 问题：最大 GPIO 稳定工作频率预计输入约 100MHz、输出路径约 75MHz，意味着这个脉动阵列实际上被瓶颈在 75MHz。但是，由于 sg13g2 PDK 如此之快，在 75MHz 收敛时序还不够有挑战性，我决定挑战自己，瞄准 100MHz 的常规频率。哦，而且我还想在单周期内完成整个 bfloat16 加法和乘法。

当然，我本可以流水线化这些操作，但那会浪费一个逼自己提升实现性能的机会。

Yosys 你这外行

让我给你讲一个实现过程中发生的有趣故事。

但在此之前先铺垫一下：关键路径恰好切在你预期的地方——穿过乘法的尾数乘法，再经过加法器的近路径、直抵 LZC（前导零计数，leading zero count）。

在我们这个故事的时间点，我已经掏出了几招比较经典的 RTL 时序优化技巧，舒服地坐在慢角（slow corner）\(+0.6\text{ns}\) 裕量、标称角（nominal corner）\(+3.9\text{ns}\) 裕量上。我以为我的工作到此为止了，这时一个朋友开始质疑我对 LZC 的设计选择。

这些数字来自我重做整个脉动阵列控制逻辑、并把所有触发器串成 DFT 扫描链之前的时序。

我当初选择实现一个基于树的 LZC，就是文献里常见的那种，虽然这段 verilog 代码可读性之差，值得它自己的测试平台，但其底层概念太优雅，不忍放弃。

既然我的时序已经相当好看，我决定把"加一个更优化的前导零预判（leading zero anticipation）"作为后备选项留到以后。

于是我朋友来了，建议我们做点_不一样_的事。忘掉基于树的 LZC，直接写个优先级多路复用器（priority mux），让综合器去处理它。

always @(*) begin
        casez (in)
            9'b1????????: shift_amt = 4'd0;
            9'b01???????: shift_amt = 4'd1;
            9'b001??????: shift_amt = 4'd2;
            9'b0001?????: shift_amt = 4'd3;
            9'b00001????: shift_amt = 4'd4;
            9'b000001???: shift_amt = 4'd5;
            9'b0000001??: shift_amt = 4'd6;
            9'b00000001?: shift_amt = 4'd7;
            9'b000000001: shift_amt = 4'd8;
            default:      shift_amt = 4'd0;
        endcase
    end

完全透明地说，我不认为这会比基于树的 LZC 时序更好。然而，在 RTL 和时序之间隔着 yosys 及其 124 级优化，而且 yosys 是 techmap 感知的。

作为参考，这是原始模块的代码，被隔离到自己的模块里，以便我在实现时保留层次结构、好追踪它：

module pmux(
        input wire [8:0] data_i,
        output reg [3:0] zero_cnt
);

always @(*) begin
        casez (data_i)
            9'b1????????: zero_cnt = 4'd0;
            9'b01???????: zero_cnt = 4'd1;
            9'b001??????: zero_cnt = 4'd2;
            9'b0001?????: zero_cnt = 4'd3;
            9'b00001????: zero_cnt = 4'd4;
            9'b000001???: zero_cnt = 4'd5;
            9'b0000001??: zero_cnt = 4'd6;
            9'b00000001?: zero_cnt = 4'd7;
            9'b000000001: zero_cnt = 4'd8;
            default:      zero_cnt = 4'd0;
        endcase
end
endmodule

这个模块实现出一个 19 单元的结果，关键路径上只有 3 级逻辑深度，带来了更好的时序。

在最终 flattened 版本里，这让慢路径改善了 \(+0.05\) ns。一方面，这增益不算大。但另一方面，这段经历逼我认识到工具能有多高性能。

这个 casez LZC 设计不仅稍快一点，它最大的优势在于好懂得多，这反过来让它更易维护，直接降低了未来引入 bug 的可能性。

有时，一个好的设计不止关乎性能。

连击（Combo）！

等等！还有第二次流片？！

当我开始规划这篇文章时，我的希望是让 bfloat16 算术作为我第二代脉动阵列的一部分，在 IHP 130 nm 上流片。

但在写这篇文章的过程中，Tiny Tapeout 社区得到了在 IHP 130 nm 上做第二次流片的机会，瞄准 IHP 较新的 sg13cmos5l 节点。

就像我们为第一代脉动阵列做了 GF180 流片那样，这是一次私人的实验性 shuttle，让我们兜了一圈回到原点。

Tiny Tapeout shuttle 芯片 ihp0p4 渲染图。Credit: Luis Eduardo Ledoux Pardo

现在我对我的流片有个略显独特的规矩：我绝不会把同一个设计流片两次。

所以，如果我想提交到 ihp0p4 shuttle 芯片，就不能直接复用我现有的 IP。不，我需要点新东西。

登场的是fmax 挑战！

你还记得我说过 IHP 单元快如闪电、以及我在单周期里做完整个加法和乘法吗？好吧，我有一部分很想知道，如果我们无视 IO 限制、直奔最高频率，能爬多高。

幸运的是，另一位社区成员也在流片一个可比较的设计：于是我们赛了起来！

Essenceia/uselessly_fast_bfloat16_multiplier\ \ 在 IHP 130nm 5L 节点标称角上把 bf16 乘法时钟频率推到极限。\ \ Python\ \ 13\ \ 0

为了提高频率，bfloat16 乘法被切成了 2 个周期。正如预期，主要关键路径穿过了尾数乘法。在原版乘法实现里，我用的是综合器实现指令来推断一个无符号 Booth 基4 乘法器。

正如 LZC 经历所示，yosys 在生成优化逻辑时绝非轻量。不幸的是，我们为此牺牲了对网表的控制权，而这次就是无法精确选择在哪里切分乘法。

因此，为了帮助流水线化这条路径，我需要重新实现一个定制的 8 位无符号 Booth 基4 乘法器。

小细节……

哦，还有，我忘了提一件小事：这个 shuttle 从正式宣布、开放到关闭，全程只在 24 小时 之内！所以现在想象一下这一切发生在凌晨 3 点。🫠

在这个定制乘法阶段内部，编码阶段之后、压缩阶段中间插入了一个触发器（flop）。我们把前两个部分积（partial product）的初步压缩结果存起来，后三个在下一周期压缩到一起，得到这个尾数乘法的最终结果。

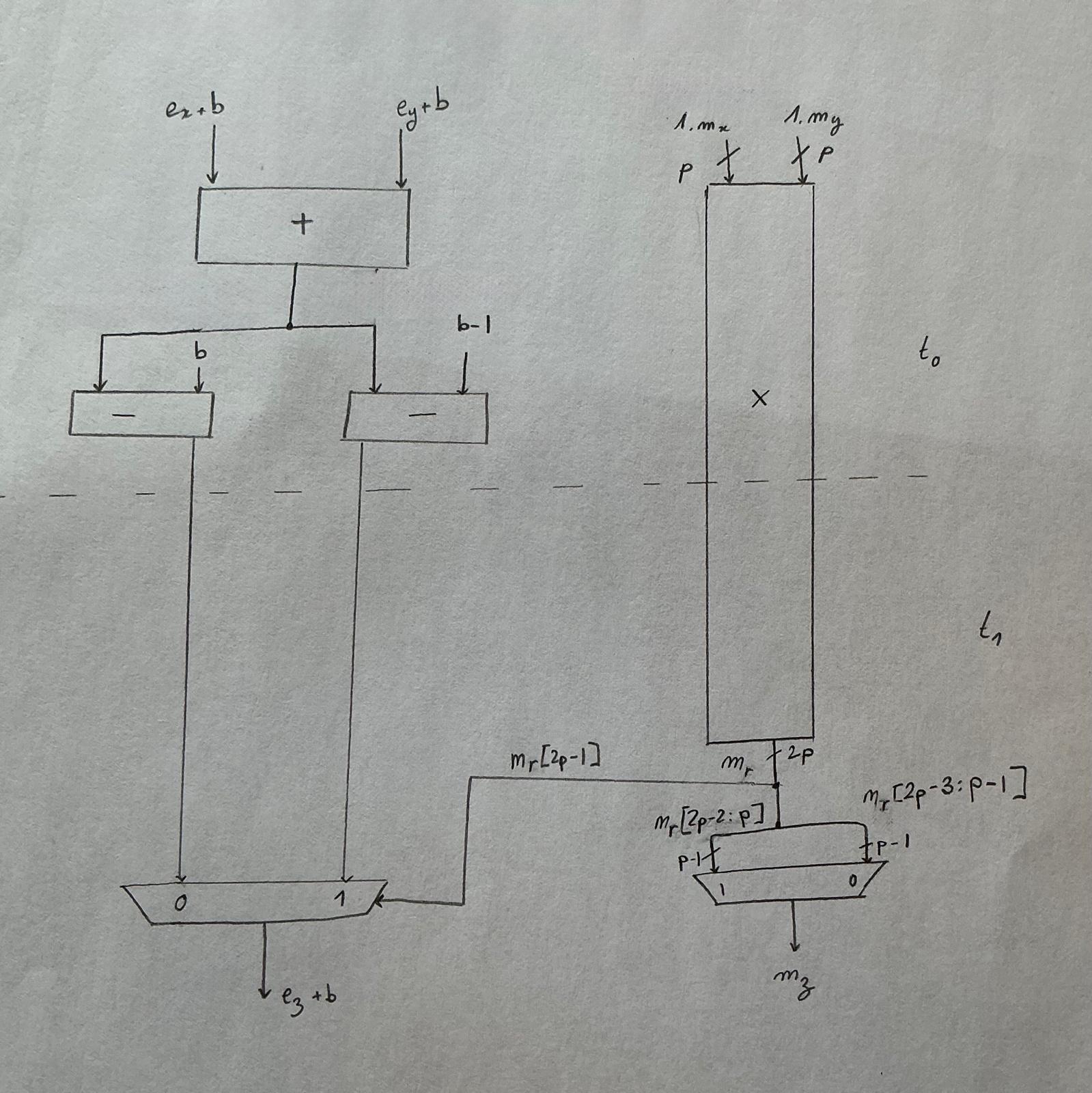

我正在实现的快速乘法器原理图，分隔线标出了哪些操作发生在 \(t_0\)、哪些发生在 \(t_1\)。

沿途还做了一些额外的此类优化，让这个设计达到了 454.545 MHz 的最高工作频率。

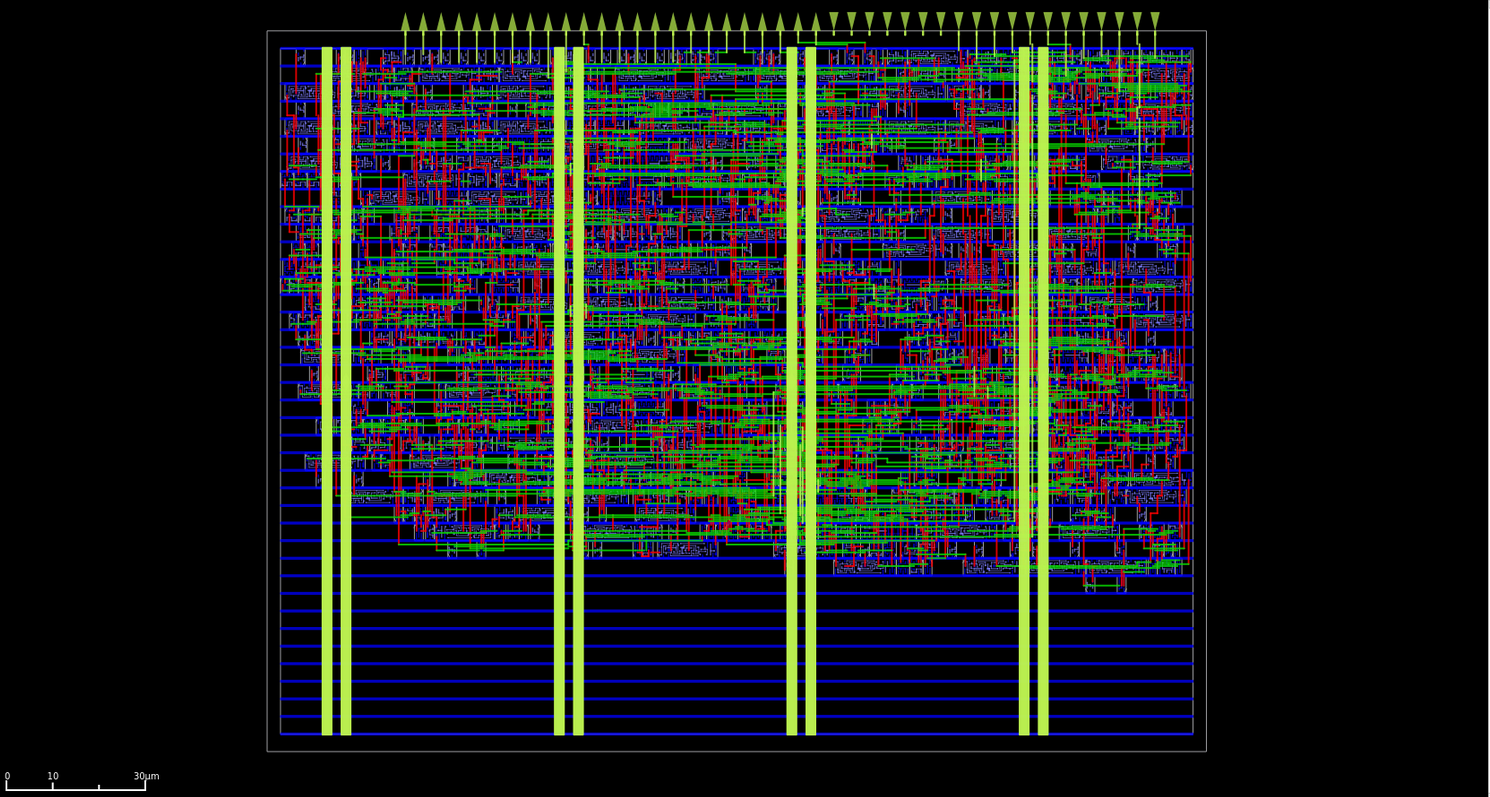

无用但飞快的乘法器版图渲染。在 25°C、1.20 V 的标称工作角下最高可运行 454.545 MHz，占用单个 tile，面积 202.08x154.98 um。

收尾

过了五年多，我终于屠了我的龙，向浮点数学报了仇！

在从零造了自己的浮点运算之后，我现在相信真正懂浮点的只有：

1. 写 IEEE 754 规范的人
2. 研究浮点表示的数学博士们

在重新实现浮点运算、并两次流片之后，我可以自信地断言：我并没有深度理解浮点运算，但至少现在我知道兔子洞到底有多深，以及如果我想真正掌握它该做什么。

但有了两颗含有我自己浮点 IP 的 130nm 流片，我可以自信地把探索其他迷你浮点、实现更复杂操作的事，留到改天。

因为我现在有更要紧的事要做！

在我们能去睡觉之前、在能写完文档之前，有一条流片后的传统绝不可跳过：

Waffle House! ❤

后记（P.S）

我强烈推荐这本出色的书 "Handbook of Floating-Point Arithmetic, Second edition"，给想要 600 页版"浮点问题"的读者。

特别感谢我的另一半、yg、Prawnzz 和 Erstfeld 帮忙审校本文。

意见、抱怨和委屈，可以发到 julia.desmazes@gmail.com。我们不提供退款。

---

术语对照

英文	中文	备注
floating point / float	浮点 / 浮点数	全文交替使用
significand / mantissa	有效数 / 尾数	原文交替使用，本文同义
normal / subnormal (denormal)	规格化 / 次正规数（非正规数）	subnormal = denormal
NaN (Not a Number)	非数	quiet NaN / signaling NaN：安静的 NaN / 会发信号的 NaN
infinity	无穷	\(\pm\infty\)；硬件中不表示"数"而表示极限
hidden bit	隐藏位	规格化数隐含的 \(d_0 = 1\)
exponent bias	指数偏移	记为 \(b\)
precision	精度	记为 \(p\)，即有效数位 + 1
ulp (unit in the last place)	最后一位的单位	相邻浮点数的间隙
rounding mode	舍入模式	RD / RU / RZ / RN（就近，含 RN_even / RN_away）
gradual underflow	渐进下溢	由次正规数实现
FPU (floating-point unit)	浮点运算单元
ASIC	专用集成电路
tapeout	流片
systolic array	脉动阵列	矩阵乘法加速器架构
bfloat16	bfloat16（brain float）	谷歌格式：1 位符号 / 8 位指数 / 7 位有效数，非 IEEE 754
minifloat	迷你浮点	宽度 < 32 位的浮点
LZC (leading zero count)	前导零计数
Booth radix-4 multiplier	Booth 基4 乘法器	无符号乘法
PDK (process design kit)	工艺设计套件	如 sky130、sg13g2、sg13cmos5l
DFT (design for test)	可测试性设计	含扫描链（scan chain）
MAC (multiply-accumulate)	乘加器
critical path	关键路径	决定最高频率的时序路径
fmax	最高频率
RTL	寄存器传输级
golden model	黄金模型	用于验证的参考模型

_本文由 Julia Desmazes 撰写，原文发布于 2026-04-03，链接：https://essenceia.github.io/projects/floating_dragon/ _
