在这篇文章中，我将深入剖析 TPU 与 GPU 集群拓扑，并梳理 Transformer 训练与推理过程中涉及的核心集合通信（collective operation）操作。

为什么值得我们关心？

进入 2026 年，训练与部署 Transformer 模型已经成为一个大规模分布式系统问题。

要将模型分片部署到整个集群，我们需要依赖数据并行（data parallelism）、张量/模型并行（tensor/model parallelism）、FSDP 以及专家并行（expert parallelism）等技术。而在这些技术的底层，它们都是建立在少数几个核心集合通信原语之上的：

数据并行训练在反向传播过程中需要同步梯度，这通常通过全归约（All-Reduce）实现。稍后我们会看到，All-Reduce 本身可以分解为归约散布（Reduce-Scatter）加上全收集（All-Gather）。
张量并行和 FSDP 在前向与反向传播中极度依赖 All-Gather 和 Reduce-Scatter。
MoE（混合专家）模型中的专家并行，则依赖全互换（All-to-All）原语。

这只是几个重要的例子，但已足够说明理解集合通信为什么有用——如果你想推理现代 Transformer 系统的性能，最终你必须推理数据如何在集群中流动。

我们将从硬件出发，先看 TPU 和 GPU 集群的拓扑结构。理解集群的物理布局，能让集合通信算法更有实感，也更易于思考。

然后我们将深入探讨核心集合操作最常见的一些实现方式。

我会主要聚焦于环形算法（ring algorithm），因为它们是处理大消息通信的自然起点。

对于较小的数据块，延迟会开始主导，此时树形算法（tree algorithm）可能更适合（因为它们仅需 \(\log_2\) 步）。

本文共分七个部分：

TPU 集群拓扑：超级 Pod、切片、DCN、PCIe、ICI
All-Gather 内部：一维/二维环与链
Reduce-Scatter（以及 All-Reduce）：All-Gather 的对偶
All-to-All：分片转置
NVIDIA GPU 集群拓扑：节点、可扩展单元、胖树
GPU 节点内集合通信：环、树与 SHARP
GPU 跨节点集合通信：基于 InfiniBand 的分层算法

TPU 集群拓扑¶

我先从 TPU 开始讲，因为它们的拓扑结构更加规整，因此可以说比 GPU 集群拓扑更容易理解。

TPU 集群与 GPU 集群之间的关键区别在于近邻（nearest-neighbor）连接性。TPU 芯片与相邻 TPU 芯片直接连接，每个芯片根据 TPU 代际的不同，拥有 4 个或 6 个近邻：

TPU v2、v3、v5e 和 v6e 使用二维环面（2D torus）拓扑，拥有 4 个近邻。
TPU v4p、v5p、TPU7x（Ironwood）以及 8t 使用三维环面（3D torus）拓扑，拥有 6 个近邻。

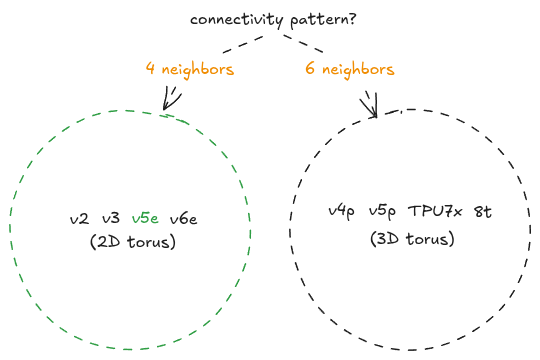

图 1：TPU 连接类型。

Boardfly 拓扑

值得一提的是，谷歌的新一代推理 TPU 芯片[1] 8i 并未采用 2D/3D 环面，而是使用了 boardfly——一种分层高基数拓扑。本文中我将忽略它。

以下是一种建立 4 近邻 2D 环面直觉的方式。2D 环面可以表示为一个具有环绕/周期边界的网格（mesh）：向左移出边界会从右边回到网格（反之亦然），向上移出边界会从下方回到网格（反之亦然）。请记住 TPU 环面是一个离散网格，可以想象它覆盖在这个甜甜圈上。该图示仅用于直觉辅助：

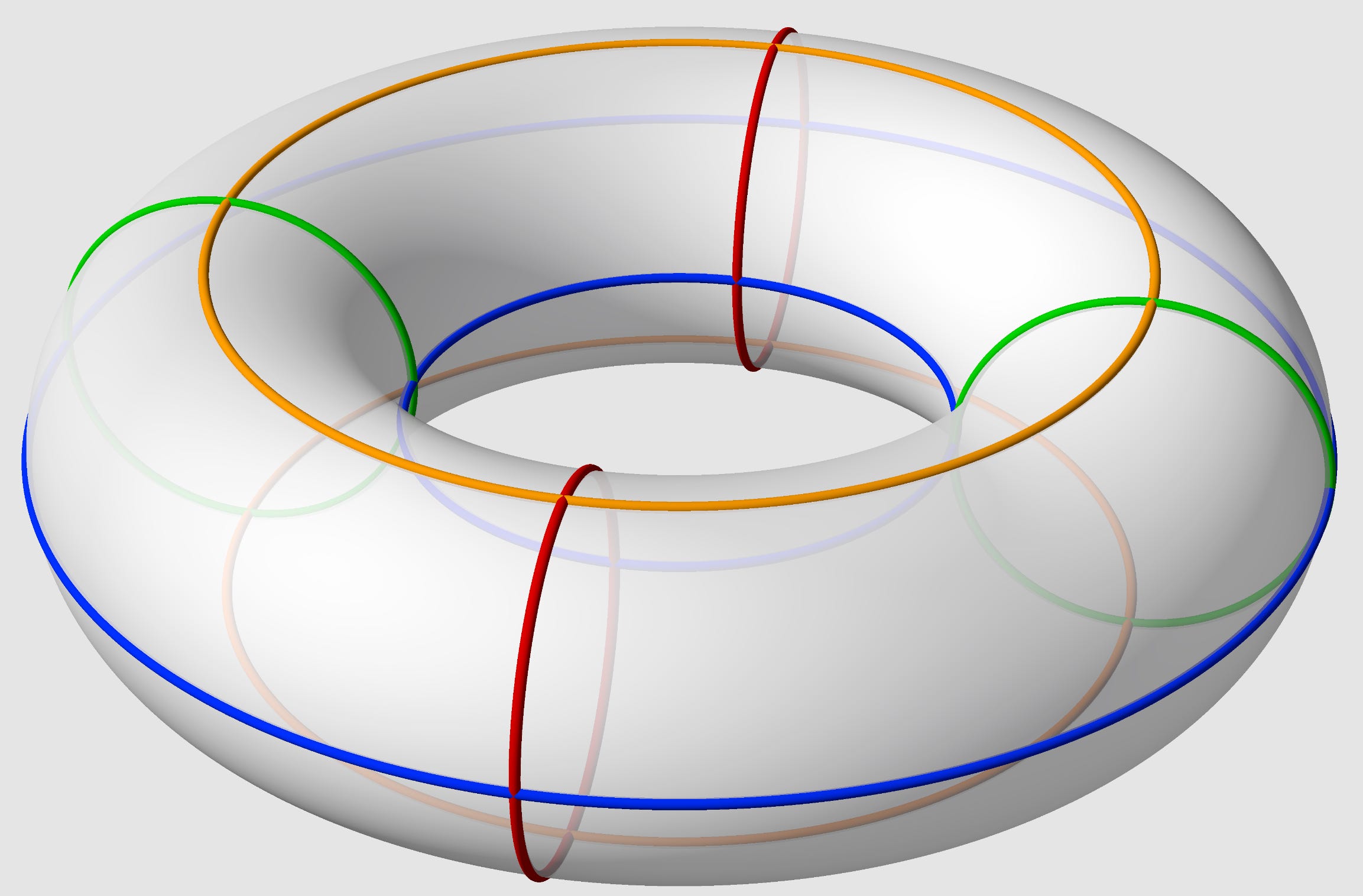

图 2：2D 环面直觉：带环绕边界的网格。

类似地，以下是 6 近邻 3D 环面的连接模式：

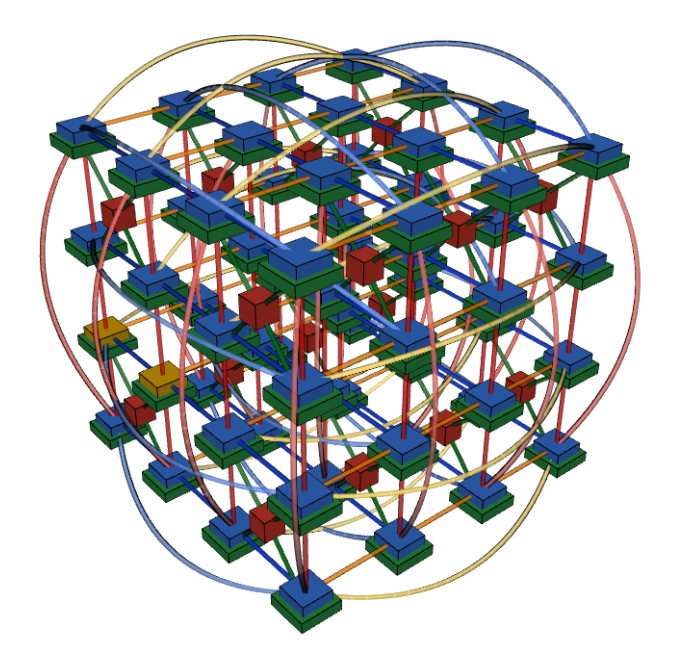

图 3：3D 环面连接。

这个图看起来有点乱，但原理很简单——每个芯片沿 ±x、±y 和 ±z 方向都有相邻芯片，并且边界在三个维度上都发生环绕。

交互式可视化工具

这里有一个我用来生成上图的实用可视化小工具[2]，你可以用它来交互探索这些更复杂的拓扑结构。

本文将以 v5e 作为贯穿示例，因为 2D 连接更容易可视化。

TPU 芯片通过 ICI（芯片间互联，inter-chip interconnect）与其近邻通信。

最大规模的 ICI 连接 TPU 芯片岛称为一个 TPU Pod。你有时也会听到人们称之为"超级 Pod"（superpod）；本文中我将这两个术语互换使用。

例如，一个 v4 Pod 包含 16 × 16 × 16 个芯片，总计 4096 个 TPU。一个 v5p Pod 包含 16 × 20 × 28 个芯片，即 8960 个 TPU！

GPU 的纵向扩展域

对比 GPU，其纵向扩展（scale-up）域历来要小得多：通常单个 NVLink 域内包含 8 个 GPU，而最近 NVIDIA GB200 NVL72 的 NVLink 域则达到 72 个 GPU。我们稍后将更深入地分析 GPU。

对于拥有 6 个近邻的 TPU Pod 而言，最小的完整 3D 环面是 4×4×4 立方体。如果你请求一个更小的拓扑，例如 2×2×2，你会失去环绕链路，此时切片（slice）不再是环面，而是变成了一个网格。

术语说明

TPU 切片是单个 TPU Pod 内部通过 ICI 连接的一组芯片（一个"ICI 岛"）。对于 v5e，切片可以是：2×2、2×4、8×8 等。最大的这种切片就是（超级）Pod 本身。

这会使沿该轴的环形集合操作时间大致翻倍，稍后我们会看到。所以这一点需要注意——如果你的应用对通信密集，你可能需要请求能保持环面结构的切片形状，例如 4×4×8。

另一方面，v5e 拥有 16×16 的 2D 环面 Pod。环绕特性在大小为 16 时才成立，因此如果你取一个较小的切片，例如 8×16，你会在较短的那条轴上失去环绕（同样，沿该轴的集合操作会受到大约 2 倍的惩罚）。

要扩展到单个 Pod 之外，TPU 使用 DCN（数据中心网络，data center networking）。DCN 的吞吐量远低于 ICI，因此你必须小心：如果太多通信跨越 Pod 边界，它很容易成为训练的瓶颈。

综合以上所有信息，我们来可视化一个 16×16 v5e Pod 的拓扑结构。花些时间分析一下（必要时可放大查看）：

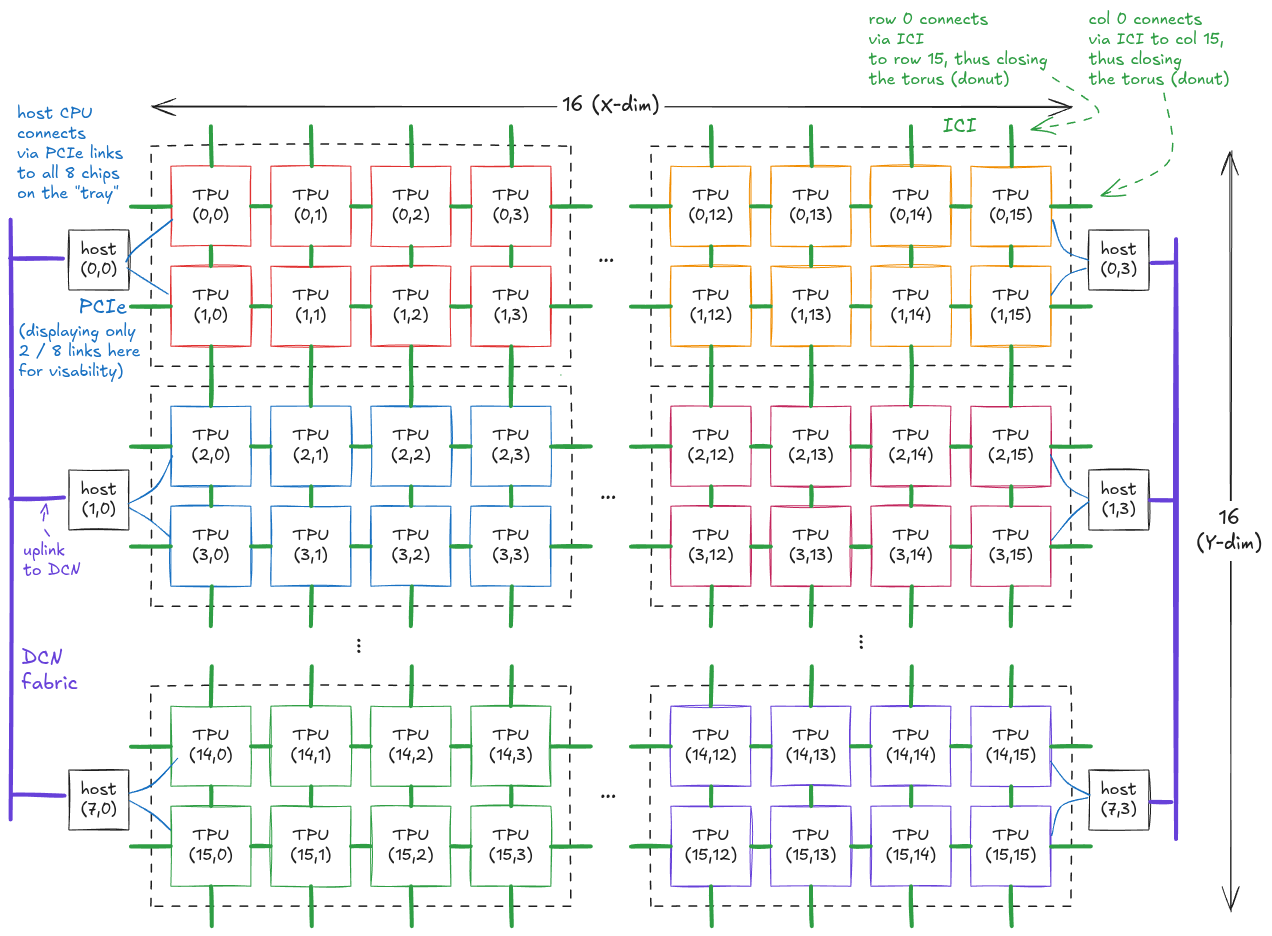

图 4：v5e TPU 16×16 超级 Pod 的拓扑结构。

我们可以通过共享的 DCN 架构将多个 Pod 连接成一个更大的计算集群（也许这才是我们应该称之为超级 Pod 的东西，嘿）：

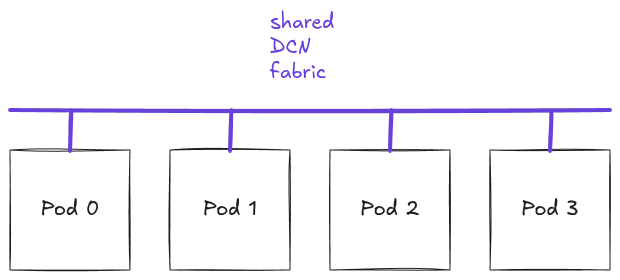

图 5：通过 DCN 主干连接的多个 Pod。

还有几个细节值得了解。

如上图所示，在 Pod 内部，第 0 行连接回第 15 行，第 0 列连接回第 15 列。这正是使拓扑成为环面/甜甜圈而非普通网格的原因。环面几何结构约束了路径长度，因为数据通常需要经过中间 TPU 才能从源芯片到达目标芯片。

例如，如果 TPU (15, 15) 想发送数据到 TPU (2, 15)，最短路径会经过环绕链路：

(15, 15) → (0, 15) → (1, 15) → (2, 15)

而不是走远路经过 (14, 15)、(13, 15) 等。

补充信息

TPU 还支持"扭曲环面"（twisted torus）配置，它改变了环绕连接方式以减少全互换（All-to-All）等通信模式的跳数。这是一种提高效率的实现细节，但本文不需要用到它。

每块 TPU 芯片还通过 PCIe 连接到一个"专属"CPU 主机。以 v5e 为例，一个主机连接到一个 2×4 的 TPU 芯片块，主机与这 8 块芯片之间有 8 条 PCIe 连接。

需要注意的是，要到达 DCN 主干网，数据必须先通过 PCIe，这意味着 DCN 通信甚至比 PCIe 还慢。

具体来说，跨 Pod 的数据流从源 TPU 芯片的 HBM 出发，经 PCIe 到达源主机，然后通过 DCN 架构出站，进入目标主机，最后再经 PCIe 进入目标 TPU 芯片的 HBM。

这就形成了一个自然的带宽层级（bandwidth hierarchy）。我们越靠近 TPU 芯片上的计算裸片，数据移动越快；越往集群外围移动，速度越慢。

让我们把 v5e 集群的相关带宽放在一张图里：

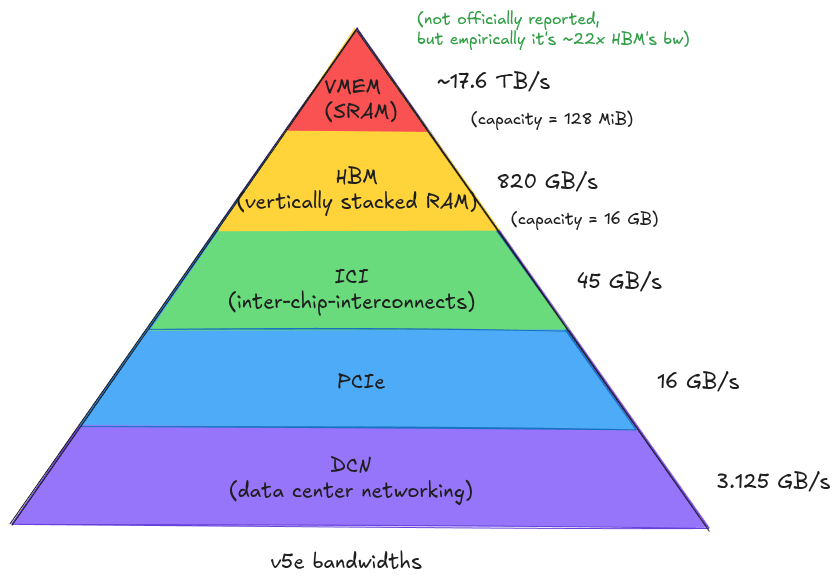

图 6：v5e TPU 集群中的带宽层级。

现在我们已经对拓扑和带宽层级有了概念，来看几个具体的例子，了解数据如何在实际的 TPU 切片中流动。

书籍推荐

本博客中的一些例子，以及写作本文的更广泛动机，都受到了优秀的 Scaling Book [3] 的启发，我强烈推荐。

假设我们从 GCP 请求一个 4×4 的 v5e 切片。由于两条轴都小于 16，我们得不到任何环绕链路。因此这个切片不是环面，而是一个普通的 2D 网格，某些芯片之间的路径比有环绕链路时要长。

我们提出如下问题：将一个 (2048, 2048) bf16 矩阵从 TPU 芯片 (3, 3) 移动到 TPU 芯片 (0, 0) 需要多长时间？

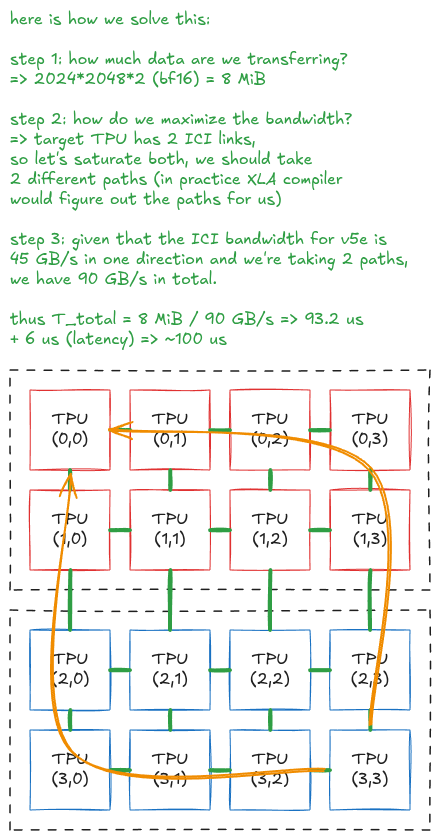

图 7：使用两条 ICI 路径在 4×4 v5e 网格上移动一个 8 MiB 的 bf16 矩阵。

注意上面的计算我们忽略了链路延迟。实际上，ICI 链路每跳大约有 1 μs 的延迟。

在我们的例子中，每条路径长 6 跳。由于两条路径并行运行，这会额外增加约 6 μs 的传输延迟，在此处可以忽略不计，但对于较小的消息则未必可以忽略。

这就是为什么理解我们处于延迟受限（latency-bound）还是吞吐受限（throughput-bound）状态很重要。

一个简单的估算方法是问：假设我们饱和了 45 GB/s 的单向 ICI 带宽，1 μs 内能流过一条链路多少数据？

答案是：

\[45\,\text{GB/s} \times 1\,\mu\text{s} = 45\,\text{KB}\]

因此，如果我们的消息块大致在这个大小范围内，延迟就非常重要。忽略每跳 1 μs 的延迟可能导致估算结果偏差很大，此时仅靠带宽的简化近似便不再有效。

让我们再做一个例子，这次同时涉及 PCIe、ICI 以及 HBM → VMEM 链路。

VMEM 是什么？

VMEM 是片上快速 SRAM，大致相当于 GPU 上由程序员管理的共享内存。它直接馈入矩阵乘法单元——在 TPU 芯片的情况下，即脉动阵列（systolic array）。

TPU 芯片的具体细节对理解本文主题并不重要，因此我们不会在 VMEM 上花更多时间。

假设我们有一个 (128 * 1024, 128 * 1024) 的 bf16 矩阵，分片在 4 × 4 的 TPU 切片上。因此每块芯片拥有一个 (32 * 1024, 32 * 1024) 的子矩阵（128/4=32）。

再假设这些子矩阵已卸载到主机 DRAM 上。

将所有这些数据移动到 TPU (0, 0) 并执行一个与 (128 * 1024, 128) bf16 矩阵的矩阵乘法需要多长时间？

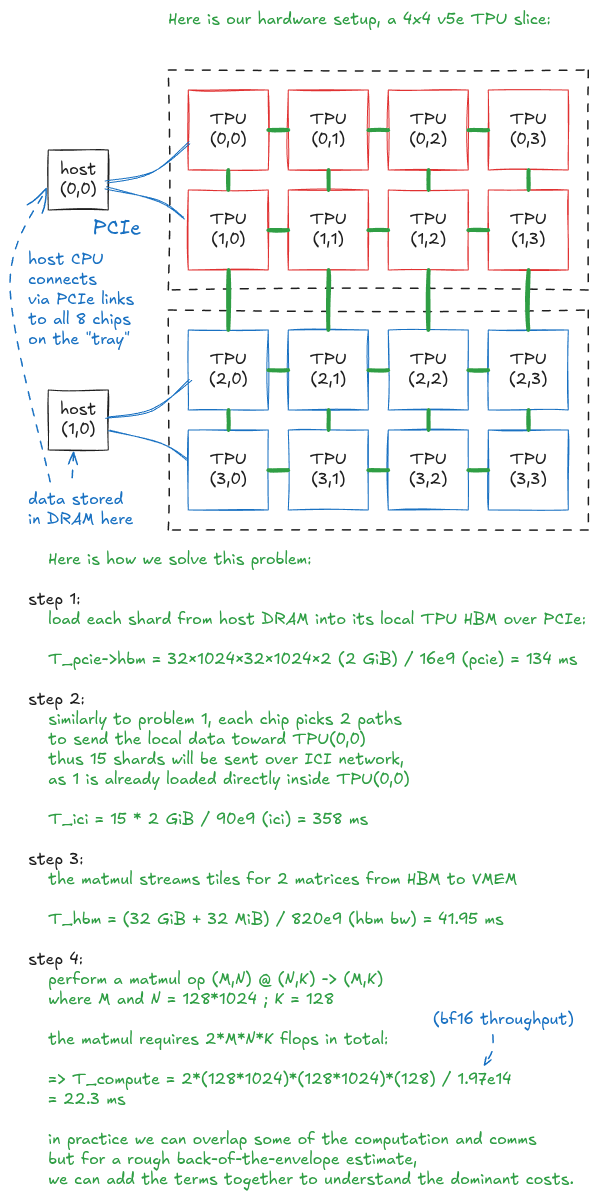

图 8：将分片矩阵收集到 TPU(0,0) 用于矩阵乘法。

了解了 TPU 拓扑和带宽层级，我们现在可以开始进入集合操作了。

让我们从全收集（All-Gather）开始。

All-Gather 内部：一维/二维环与链¶

先从一个动机示例开始。

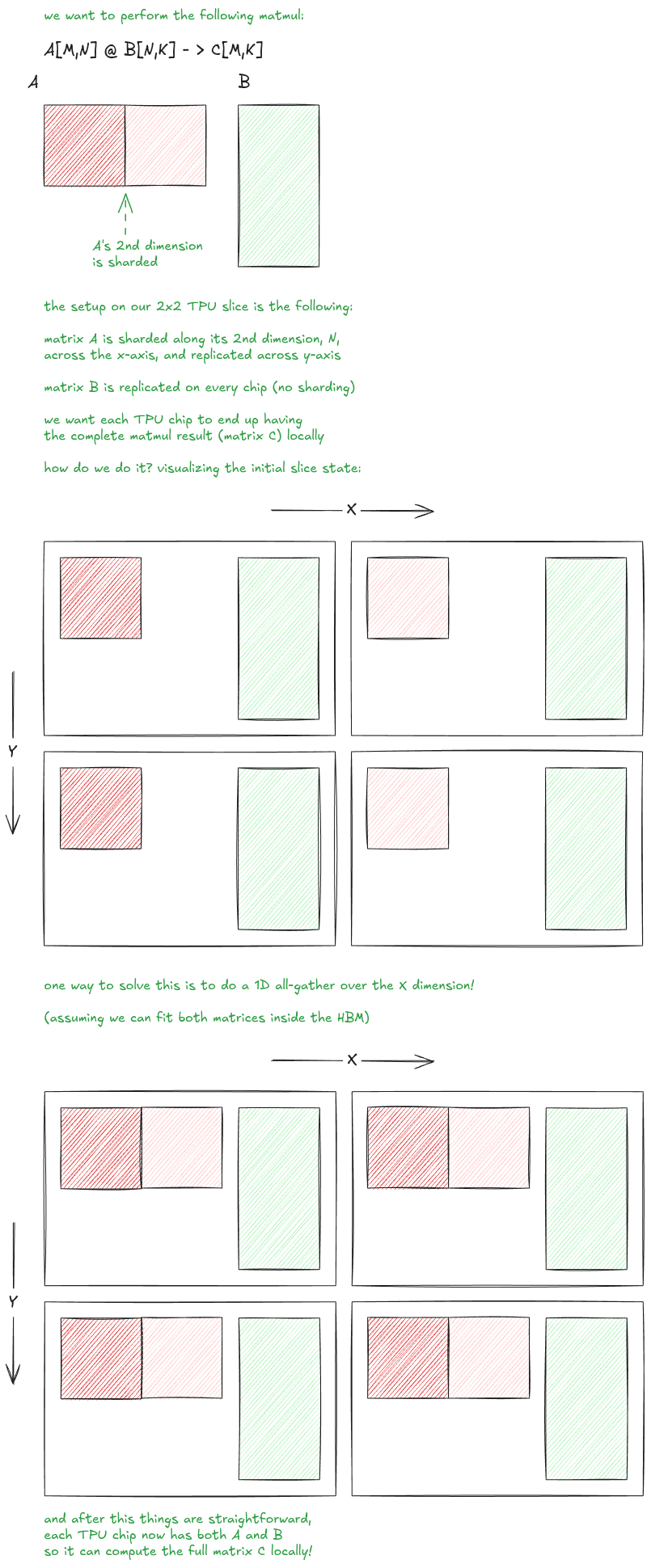

图 9：All-Gather 动机：收集 A 的分片，使每个芯片都能在本地运行矩阵乘法。

那么如何高效实现 All-Gather 呢？

一种常见方法是使用环形算法。在看算法本身之前，让我们先理解这个"环"从何而来：

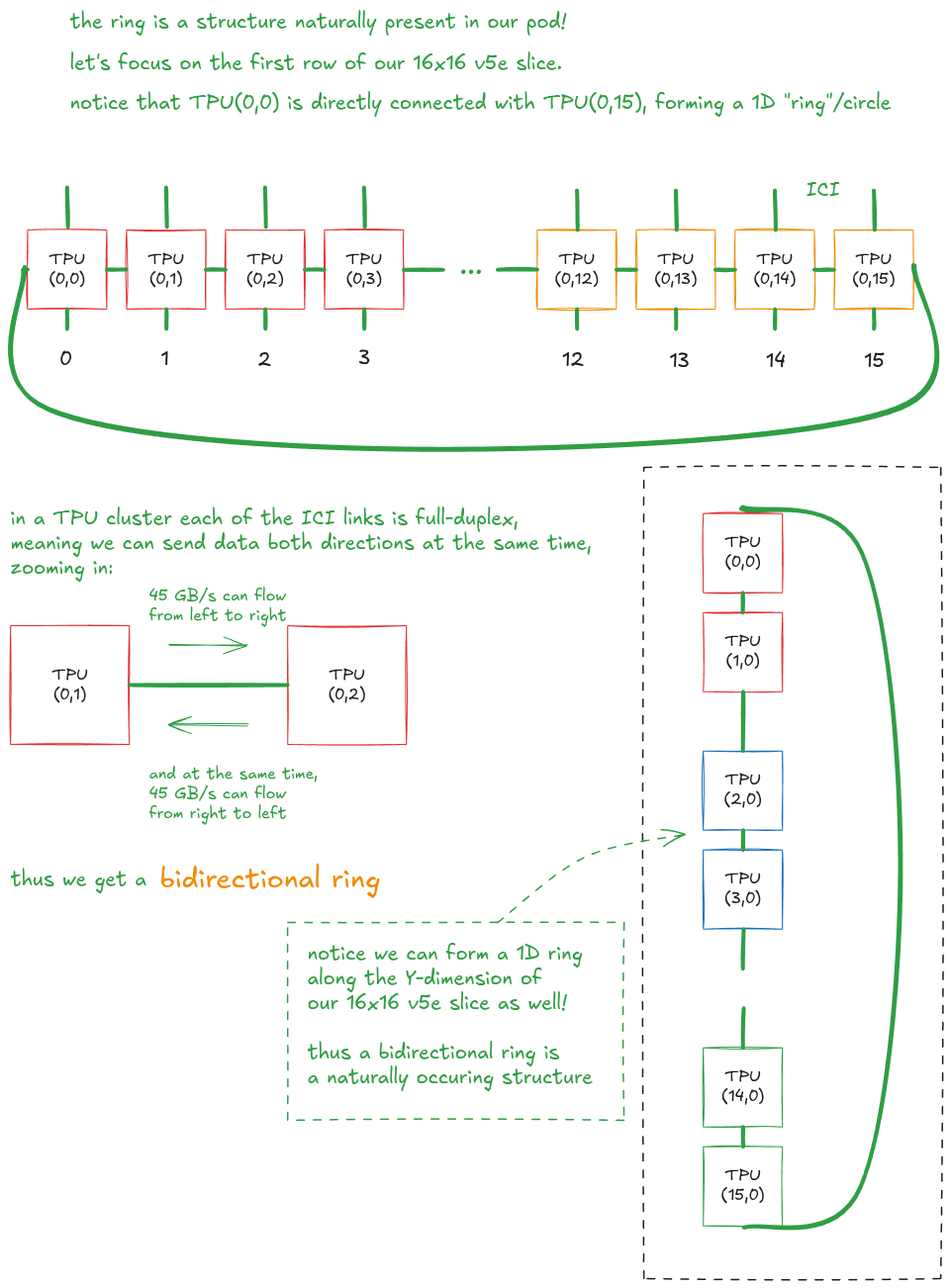

图 10：1D 双向环自然地出现在 16×16 v5e 环面的两条轴上。

为便于可视化，我们使用更小的 8 块 TPU 芯片组成的环。在实际的 v5e Pod 中，环绕在大小为 16 时才发生，但在接下来的几张图中，我们假设 8 芯片行也具有环绕特性：

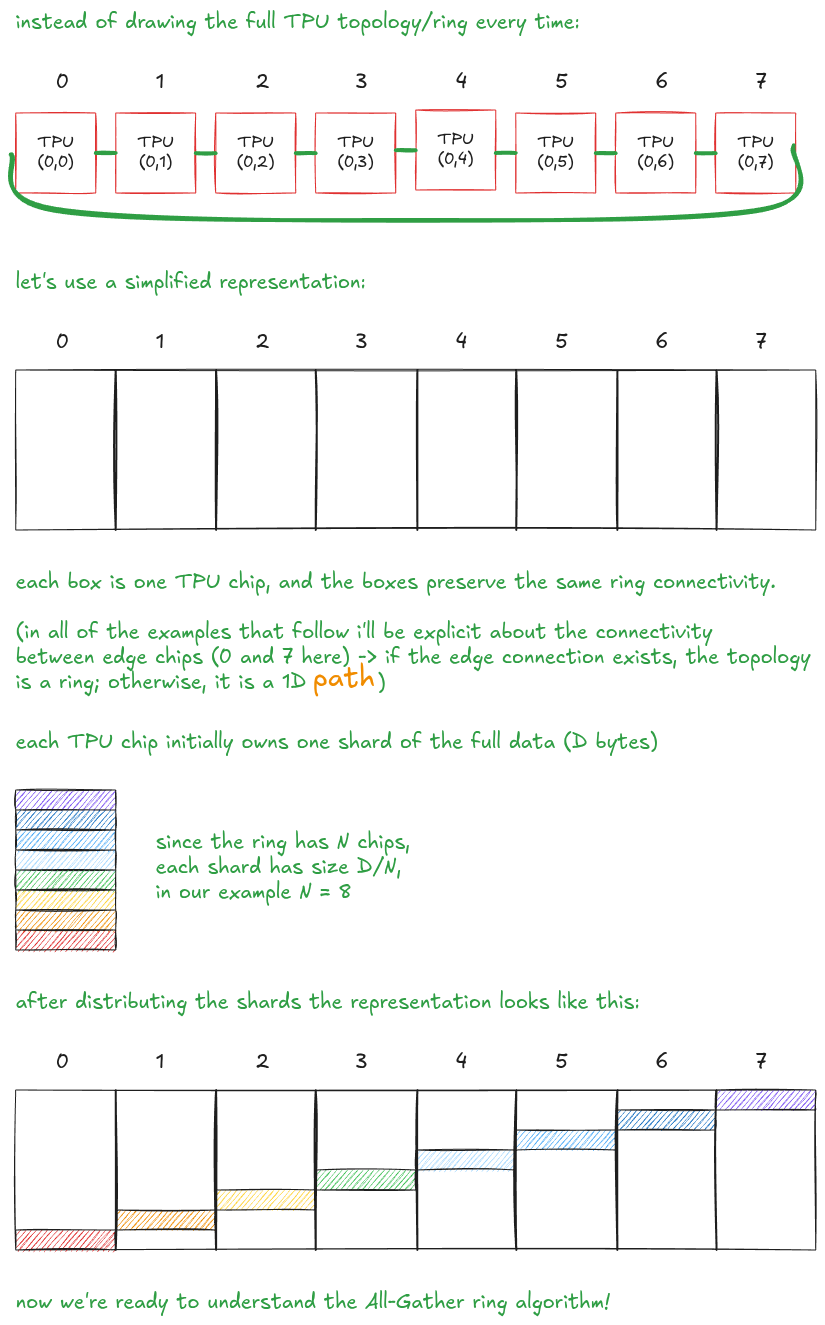

图 11：8 芯片环的简化表示。

以下是在双向 1D 环上的 All-Gather 操作。这张图值得花些时间仔细看，放大后跟踪一个分片在环上的移动：

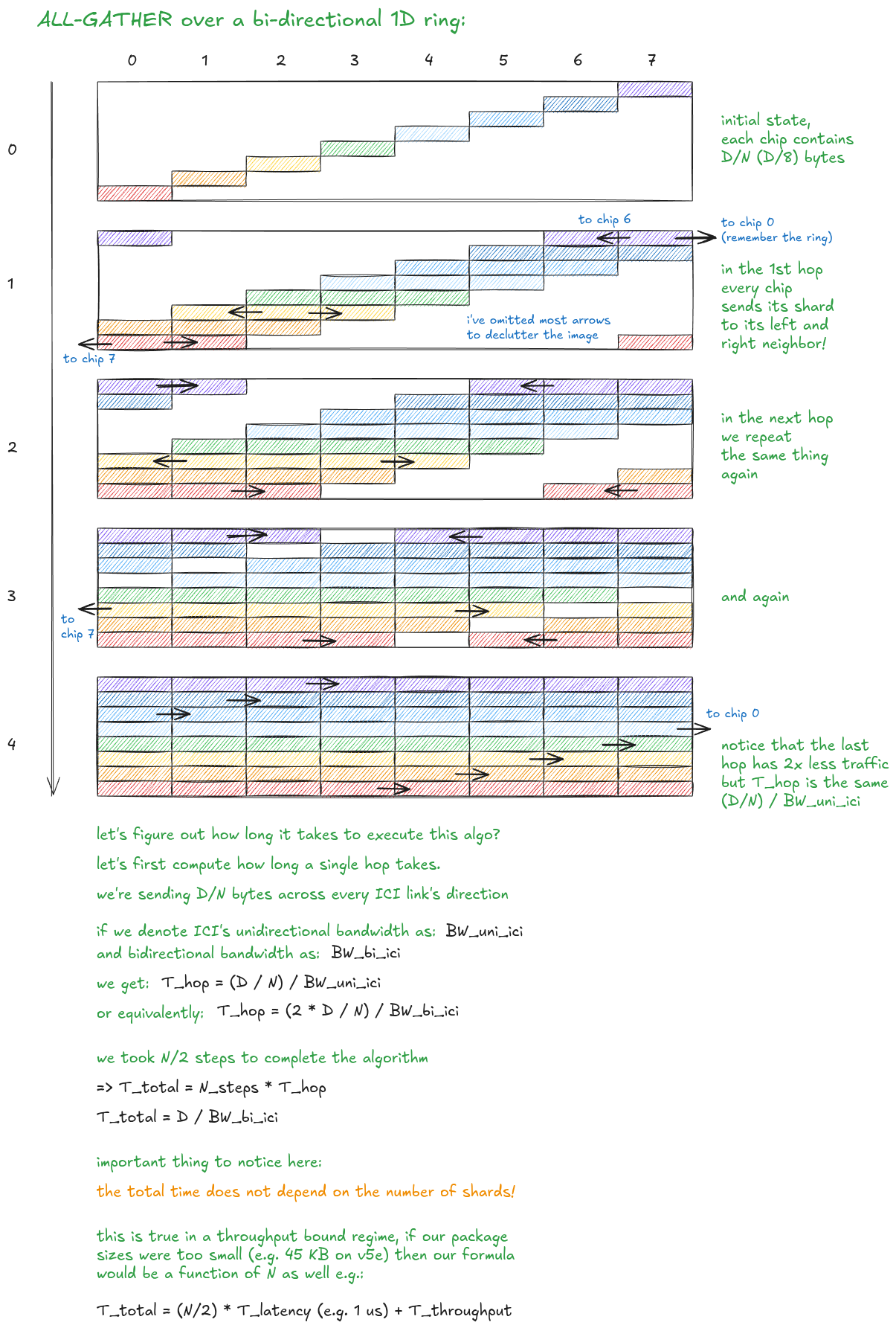

图 12：双向 1D 环上的 All-Gather。

作为练习，如果 ICI 链路不是全双工的，算法会是什么样？

在这种情况下，我们可以在单向环上运行 All-Gather。为了保持图不大，我们使用一个假设的大小 \(N = 4\) 的环，因此算法仅需 \(N - 1 = 3\) 步完成：

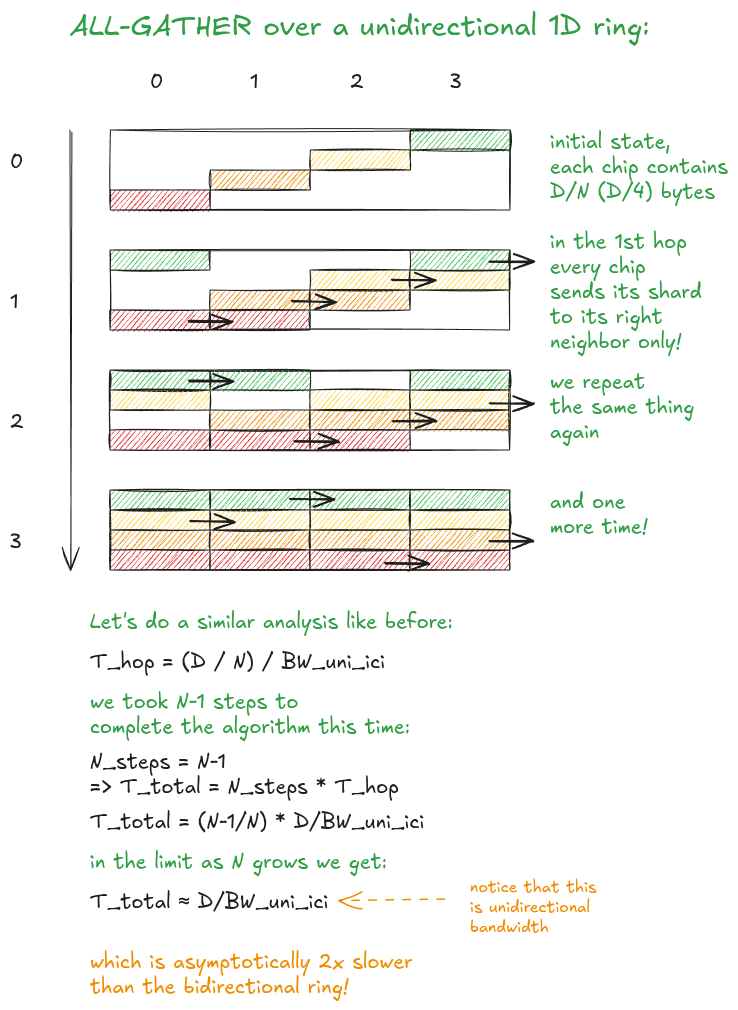

图 13：单向 1D 环上的 All-Gather。

更现实的情况是，如果我们取一个没有环绕链路的 TPU 切片——例如 4 × 4 的 v5e 切片——那么沿该轴就不再是环。此时拓扑变成一条 1D 路径（path），因此我们回退到路径（或链）上的 All-Gather：

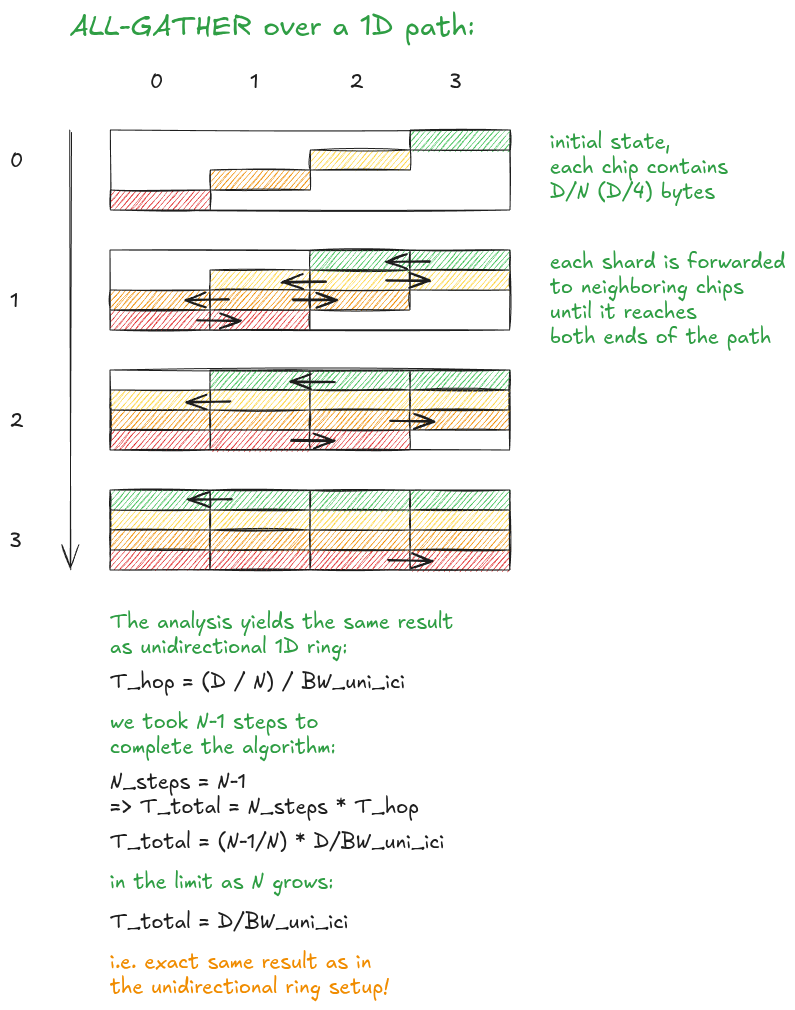

图 14：All-Gather——链/路径。

最后，有时我们会遇到数组同时沿 TPU 切片的两条轴分片的情况，我们需要执行 2D All-Gather。

在这种情况下，我们可以同时使用全部 4 条相邻 ICI 链路，相比仅使用单条轴可获得 2 倍加速！

让我们建立直觉理解为什么。假设一个 4 × 4 的切片，两条轴上都有环绕链路，因此行和列都形成环：

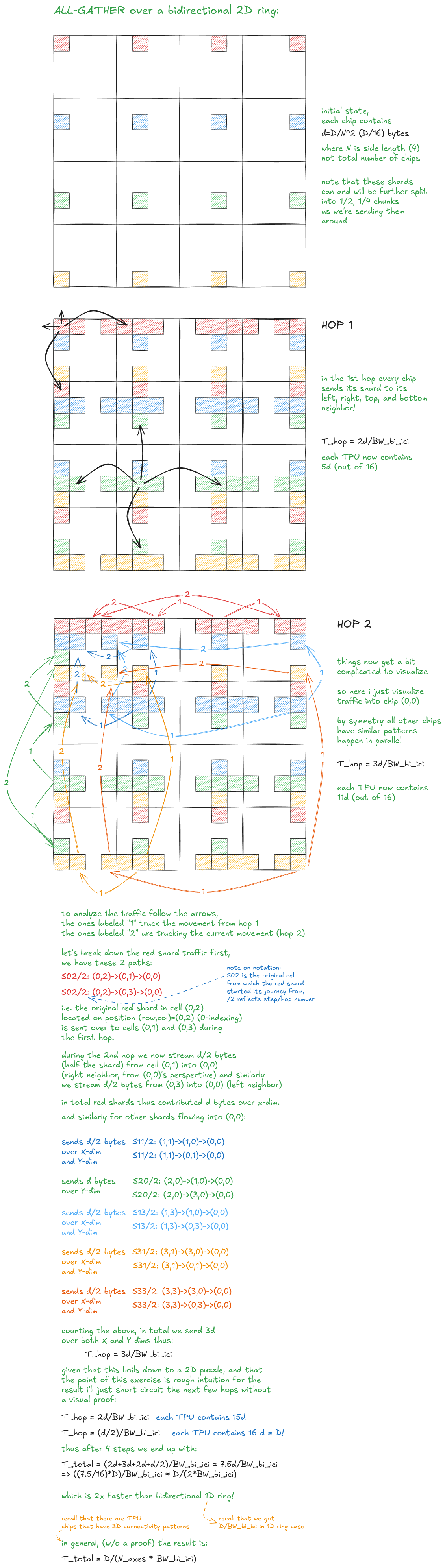

图 15：双向 2D 环上的 All-Gather。

All-Gather 到此结束。

接下来，让我们看看它的对偶操作归约散布（Reduce-Scatter），然后利用它构建全归约（All-Reduce）。

Reduce-Scatter（以及 All-Reduce）：All-Gather 的对偶¶

同样，先从一个动机示例开始：

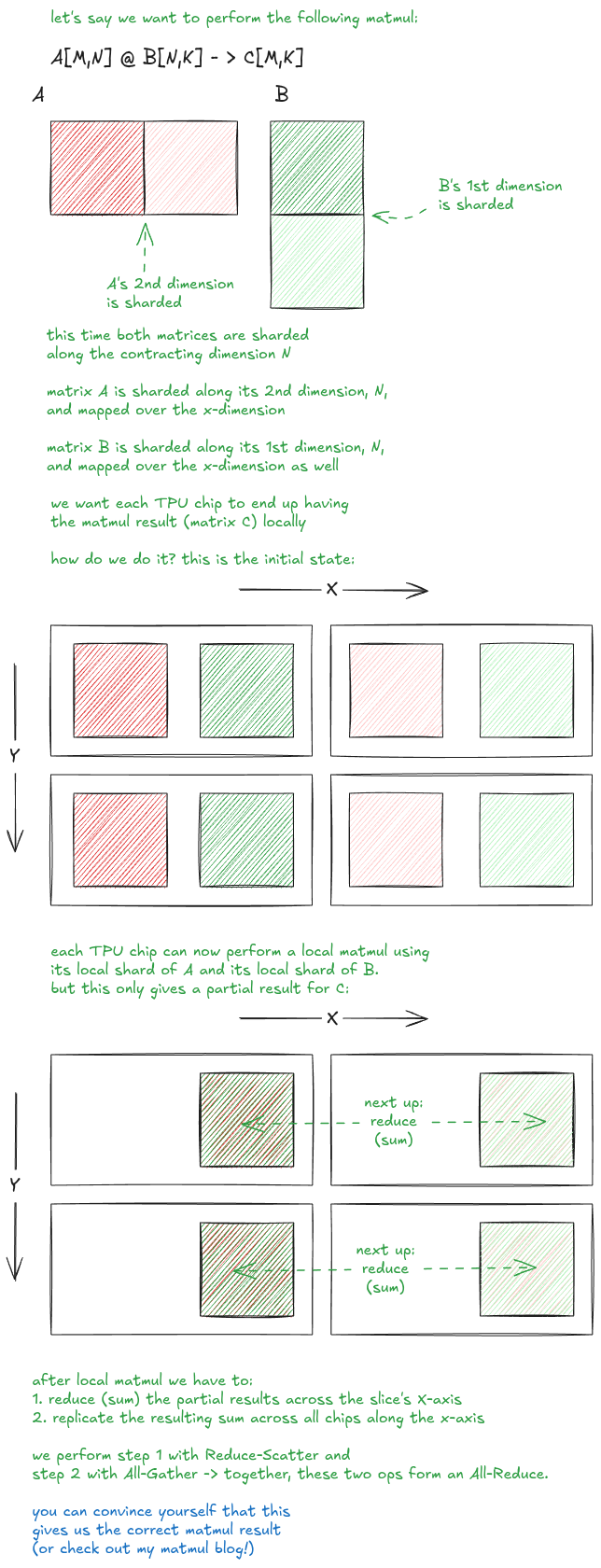

图 16：Reduce-Scatter 动机。

那么如何高效实现 Reduce-Scatter 呢？

它与 All-Gather 非常相似。事实上，你可以把它看作 All-Gather 的对偶（dual）：通信调度很相似，但当分片移动时，我们不是复制它们，而是归约（reduce）它们。

由于通信模式几乎完全相同，吞吐受限条件下的时间复杂度也是一样的：

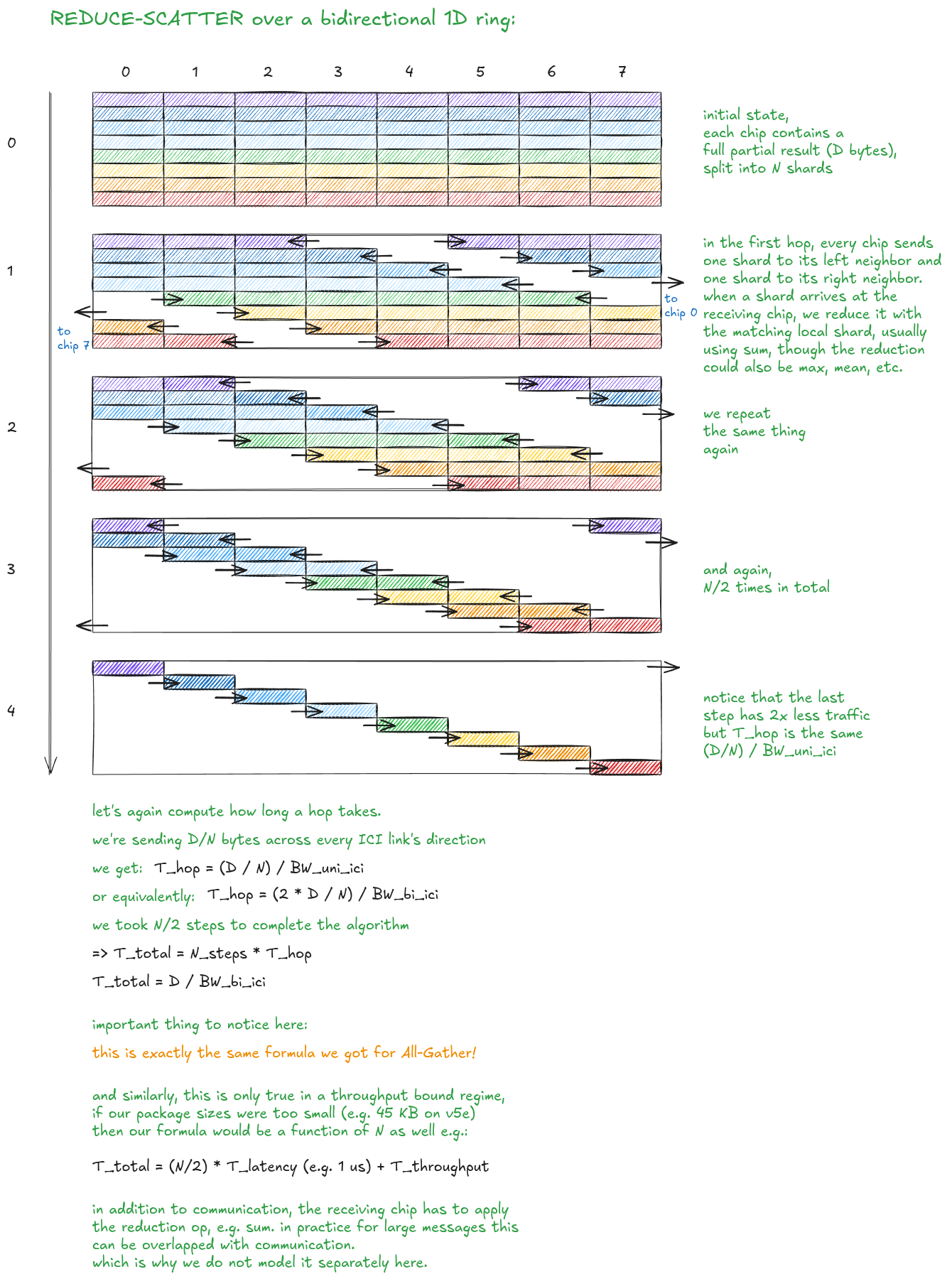

图 17：双向 1D 环上的 Reduce-Scatter。

附注：All-Gather/Reduce-Scatter 对偶性

All-Gather 和 Reduce-Scatter 之间存在一种有用的对偶关系。对于许多分片模式，如果前向传播使用 All-Gather，则反向传播使用 Reduce-Scatter。反之，如果前向传播使用 Reduce-Scatter，反向传播使用 All-Gather。这一点值得注意，但由于本文的重点是集合操作的机制，我不在此展开。

继续上面的动机示例，我们现在可以看到如何通过 Reduce-Scatter 加上 All-Gather 来构建 All-Reduce：

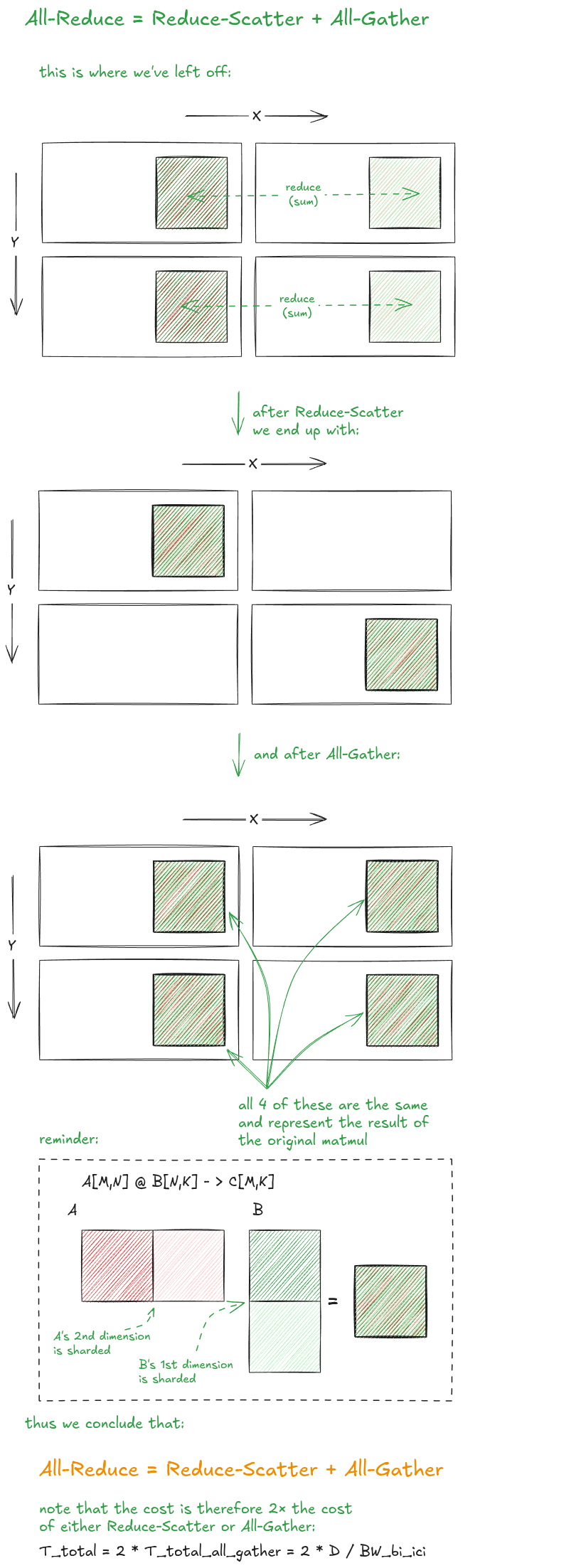

图 18：双向 1D 环上的 All-Reduce。

为了一致性，我们也展示在假设的单向 1D 环上的 Reduce-Scatter（之所以是假设，是因为我们需要 16 个 TPU 而非 4 个才能在 v5e 上形成环）：

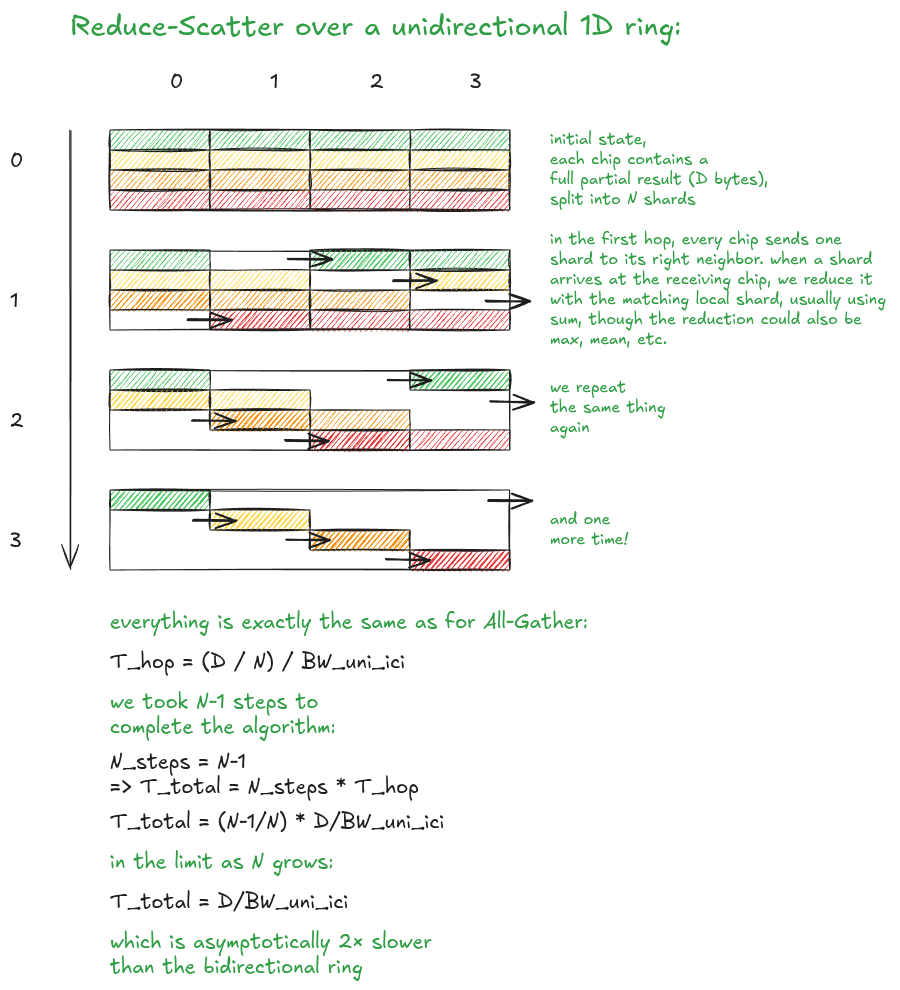

图 19：单向 1D 环上的 Reduce-Scatter。

最后，如果我们取一个没有环绕链路的 TPU 切片，例如 4 × 4 的 v5e 切片，那么沿该轴就没有环结构。在这种情况下，我们回退到 1D 路径/链上的 Reduce-Scatter：

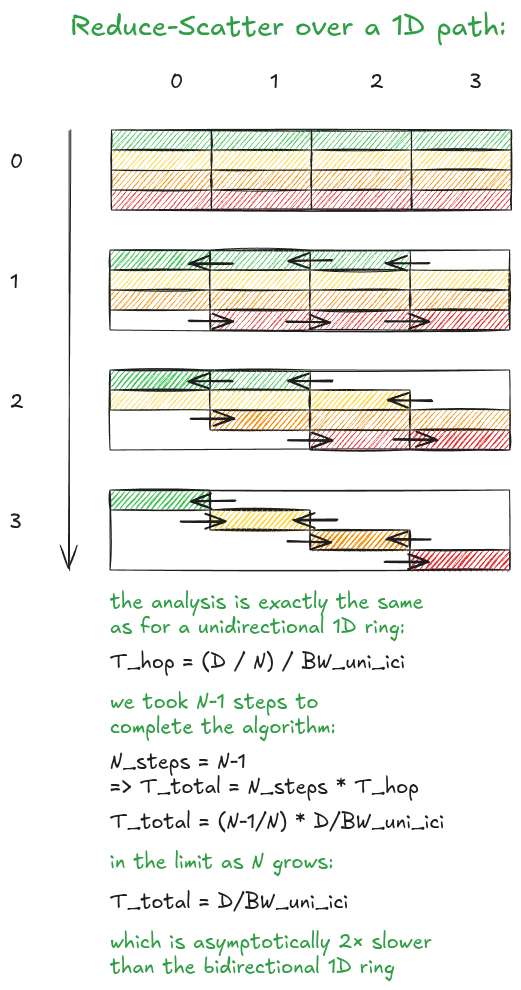

图 20：Reduce-Scatter——链/路径。

与 All-Gather 一样，如果数据跨多条拓扑轴分片，我们可以并行使用更多 ICI 链路。在吞吐受限条件下，总时间大致与所用拓扑轴的数量成反比。

Reduce-Scatter 和 All-Reduce 到此结束！

All-to-All：分片转置¶

现在来看最后一个原语：All-to-All。

All-to-All 出现的一个典型场景是 MoE（混合专家）模型。

MoE 简化版

为简单起见，假设采用 top-1 路由，每个芯片一个专家。

在 MoE 层中，每个 token 被路由器分配给一个专家。你可以把路由器理解为给每个 token 附加一个目标专家 ID。

假设 Expert 0 位于 TPU 0，Expert 1 位于 TPU 1，依此类推。那么专家 ID 告诉我们需要将 token 发送到哪块 TPU 芯片。

因此，每个芯片一开始持有一个本地的 token 批次，但这些 token 可能指向多个不同芯片上的不同专家。

All-to-All 就是执行这种交换的集合操作：每个芯片将属于 Expert 0 的 token 发送到 TPU 0，将属于 Expert 1 的 token 发送到 TPU 1，依此类推。

换句话说，All-to-All 是一种分布式转置：我们开始时按源芯片分组，集合操作完成后按目标专家分组。

对于下面的图示，我们假设一种完美均衡的路由模式：每个芯片发往其他每个芯片的数据量相同。实际的 MoE 路由可能不均衡，但均衡情形能为我们理解 All-to-All 原语提供最清晰的思维模型。

以下是在双向 1D 环上的 All-to-All：

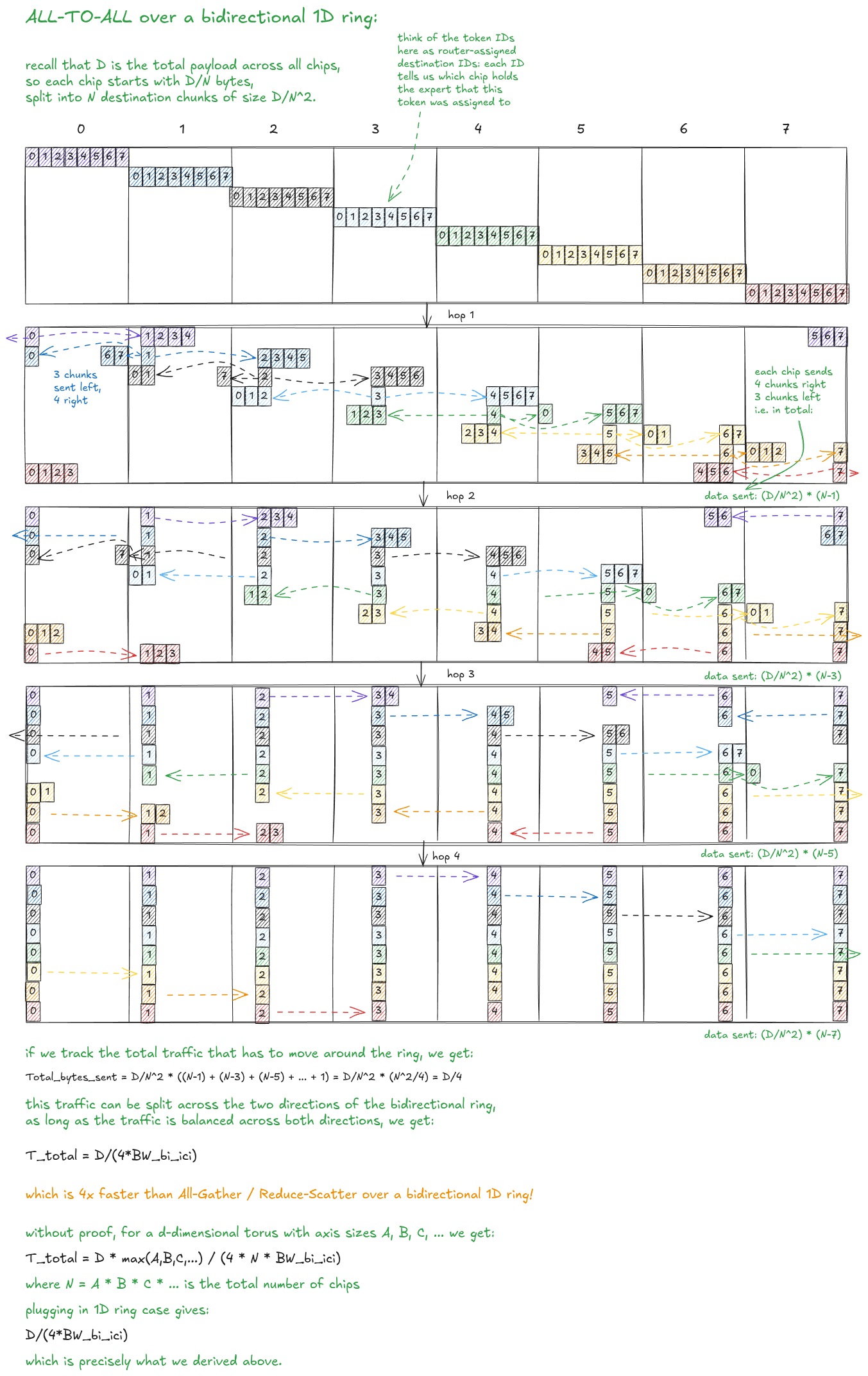

图 21：双向 1D 环上的 All-to-All。

以下是在单向 1D 环上的 All-to-All：

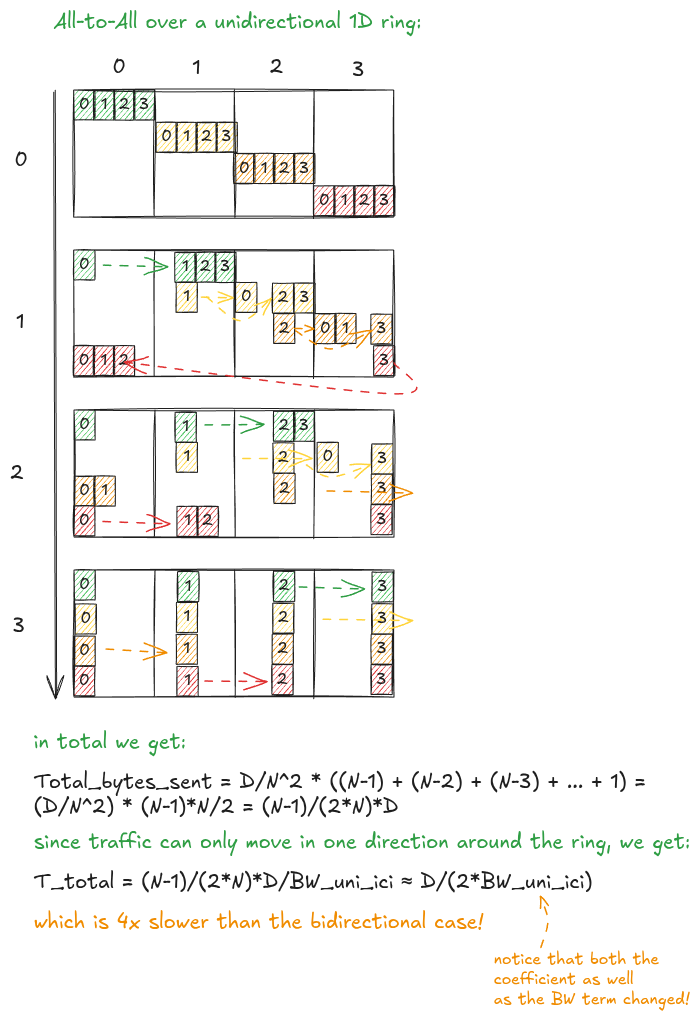

图 22：单向 1D 环上的 All-to-All。

与之前一样：没有环绕链路时，环变成路径。因此在 4 × 4 v5e 切片上，All-to-All 回退到 1D 路径/链算法：

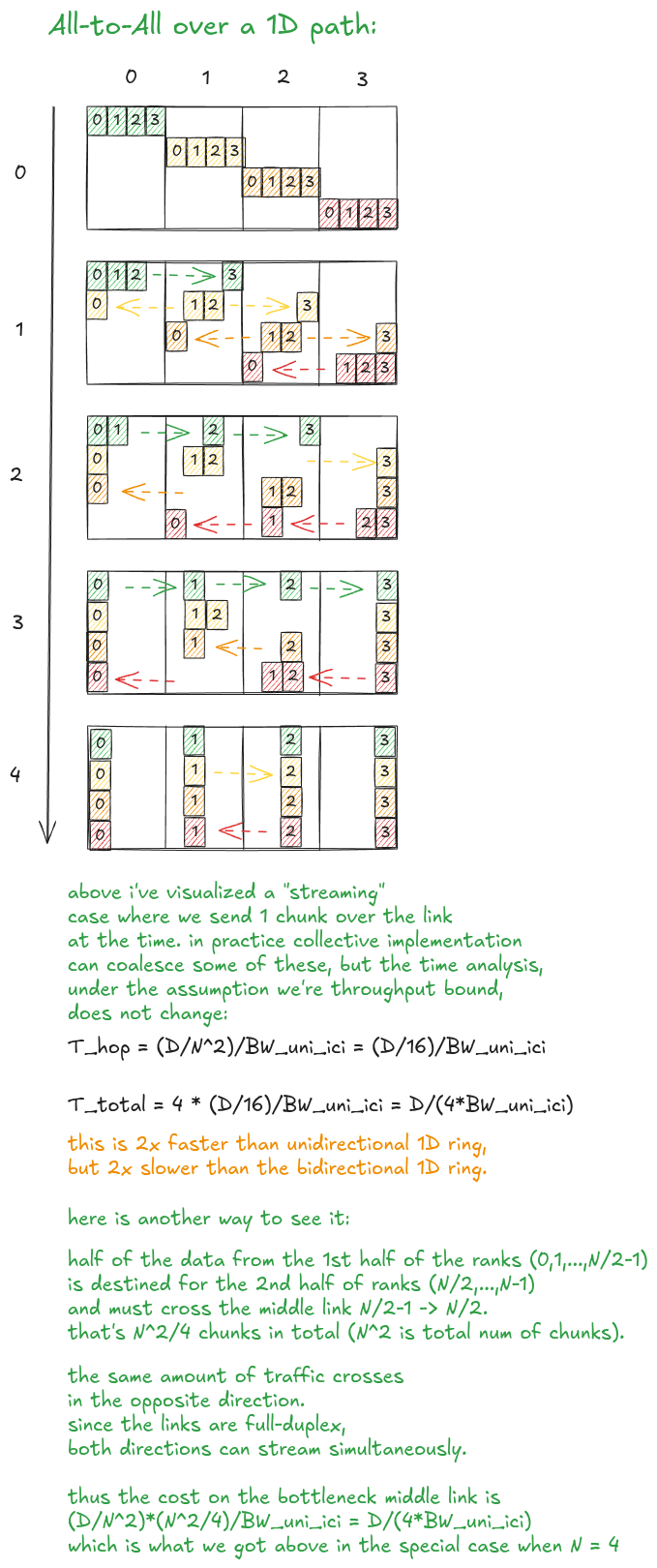

图 23：All-to-All——链/路径。

为结束博客的 TPU 部分，让我们总结一下吞吐受限条件下的通信时间结果：

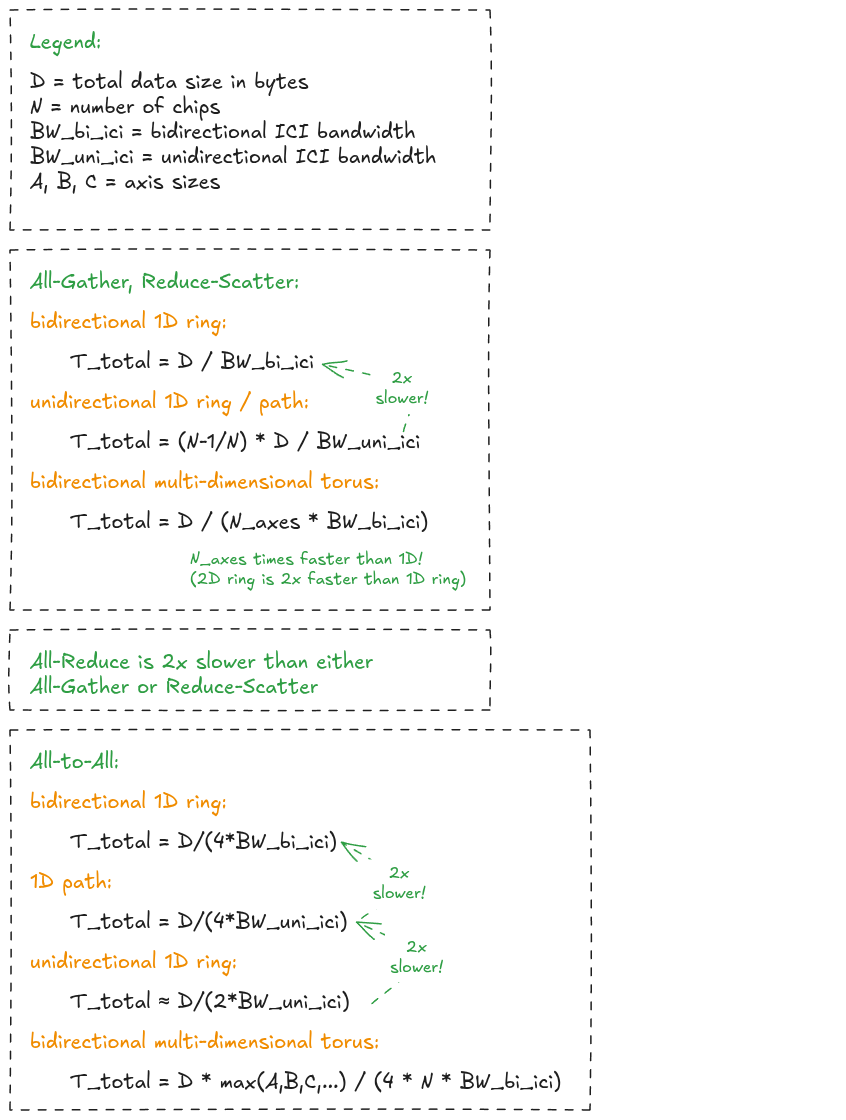

图 24：TPU 集合通信成本总结。

接下来，NVIDIA GPU！

NVIDIA GPU 集群拓扑：节点、可扩展单元、胖树¶

与使用近邻环面连接的 TPU 集群不同，GPU 集群通常组织为分层交换网络（hierarchical switching network）。

在本文中，我将聚焦于 NVIDIA DGX H100 SuperPod 参考架构——一个组织为"胖树（fat tree）"的 1024 GPU 集群。我稍后会解释"胖树"的含义。

我将仅关注计算架构（compute fabric）：即分布式训练期间用于 GPU 间通信的网络。我将忽略用于检查点、权重、日志和数据集的存储架构（storage fabric）；用于 InfiniBand 监控/管理的 UFM；以及用于集群运维的带内/带外管理架构。即构成一个功能性 NVIDIA 集群的其他子系统。

以下是基础知识。

第一个组织单元是节点（node）。在本节中，我用"节点"指代本地 NVLink / NVSwitch 纵向扩展（scale-up）域。例如，一个 DGX H100 节点通过 NVLink 架构连接了 8 个 H100 GPU（而例如 GB200 NVL72 则拥有 72 个 GPU）。

术语说明

NVSwitch / NVLink 架构只是 NVIDIA 用来称呼连接 GPU 的高带宽交换机/互联的术语。

在节点内部，GPU 通过 NVSwitch 架构实际上是全互联（all-to-all）的：每个 GPU 只需一跳 NVSwitch 即可到达任何其他 GPU。

然后，节点通过 InfiniBand (IB) 相互连接，形成横向扩展（scale-out）网络。在 DGX H100 SuperPod 参考架构中，32 个节点组成一个可扩展单元（Scalable Unit，SU），通过 InfiniBand 叶子交换机（leaf switch）连接。多个 SU 又通过更高级的脊交换机（spine switch）连接在一起。

这种层次结构构成了一棵胖树。

这种架构之所以称为"胖树"，是因为树越靠近根部越"胖"：上层拥有更大的聚合带宽，使得来自大量节点的流量不会坍缩到一个狭窄的瓶颈中。

完全胖树（full fat tree）是这种思想的无超额订阅/特殊版本。在每个层级，上行链路带宽与下行注入带宽（injection bandwidth）匹配（这将在下图中变得更加清晰）。

术语说明

超额订阅（oversubscription）意味着下游设备可以注入的流量超过上游链路能够承载的量。例如，如果一组节点可以向叶子层注入 12.8 TB/s，但叶子交换机通往脊层的上行链路带宽只有 6.4 TB/s，那么该架构就是 2:1 超额订阅的。完全胖树是无超额订阅的：在每个层级，上行带宽匹配下行注入带宽。

拥有完全胖树的关键结果是完全二分带宽（full bisection bandwidth）。

二分带宽是将集群均等切分后跨分区可用的带宽。因此，如果我们将一个 128 节点的集群分成两组各 64 节点，每方可以以其全部聚合注入带宽与对方通信！

更一般地，对于任何分区，跨分区带宽受限于切分中较小一侧的节点数量。

例如，每个 DGX H100 节点有 8 条 50 GB/s 链路接入 IB 计算架构，因此其单向注入带宽为 400 GB/s。在完全胖树中，任何由 N 个节点组成的组可以以 N × 400 GB/s 的单向带宽进行跨分区通信（假设 N 是切分中较小的一侧）。

在节点内部，同样的思想适用于本地 NVLink/NVSwitch 架构。如果我们将 8 个 GPU 分成两组各 4 个，一侧可以以如下带宽向另一侧发送：

\(4 \times 450\,\text{GB/s} = 1.8\,\text{TB/s}\)（即这 4 个 GPU 的最大带宽！）

由于架构是全双工的，双向二分带宽为：

\(2 \times 1.8\,\text{TB/s} = 3.6\,\text{TB/s}\)

在可扩展单元层面，我们有 32 个节点。对于真正均等的切分，我们将 SU 分成两组各 16 个节点。一侧可以以如下带宽向另一侧发送：

\(16 \times 400\,\text{GB/s} = 6.4\,\text{TB/s}\)（双向二分带宽 → 12.8 TB/s）

最后，如果我们将集群分成 64 节点和 64 节点，一侧可以以如下带宽向另一侧发送：

\(64 \times 400\,\text{GB/s} = 25.6\,\text{TB/s}\)（双向二分带宽 → 51.2 TB/s）

对于不均衡的分区，假设一侧 88 节点，另一侧 40 节点，跨分区带宽受限于较小的一侧：

\(40 \times 400\,\text{GB/s} = 16\,\text{TB/s}\)

有了这个思维模型，让我们更详细地分析 DGX H100 参考架构。可以放大查看：

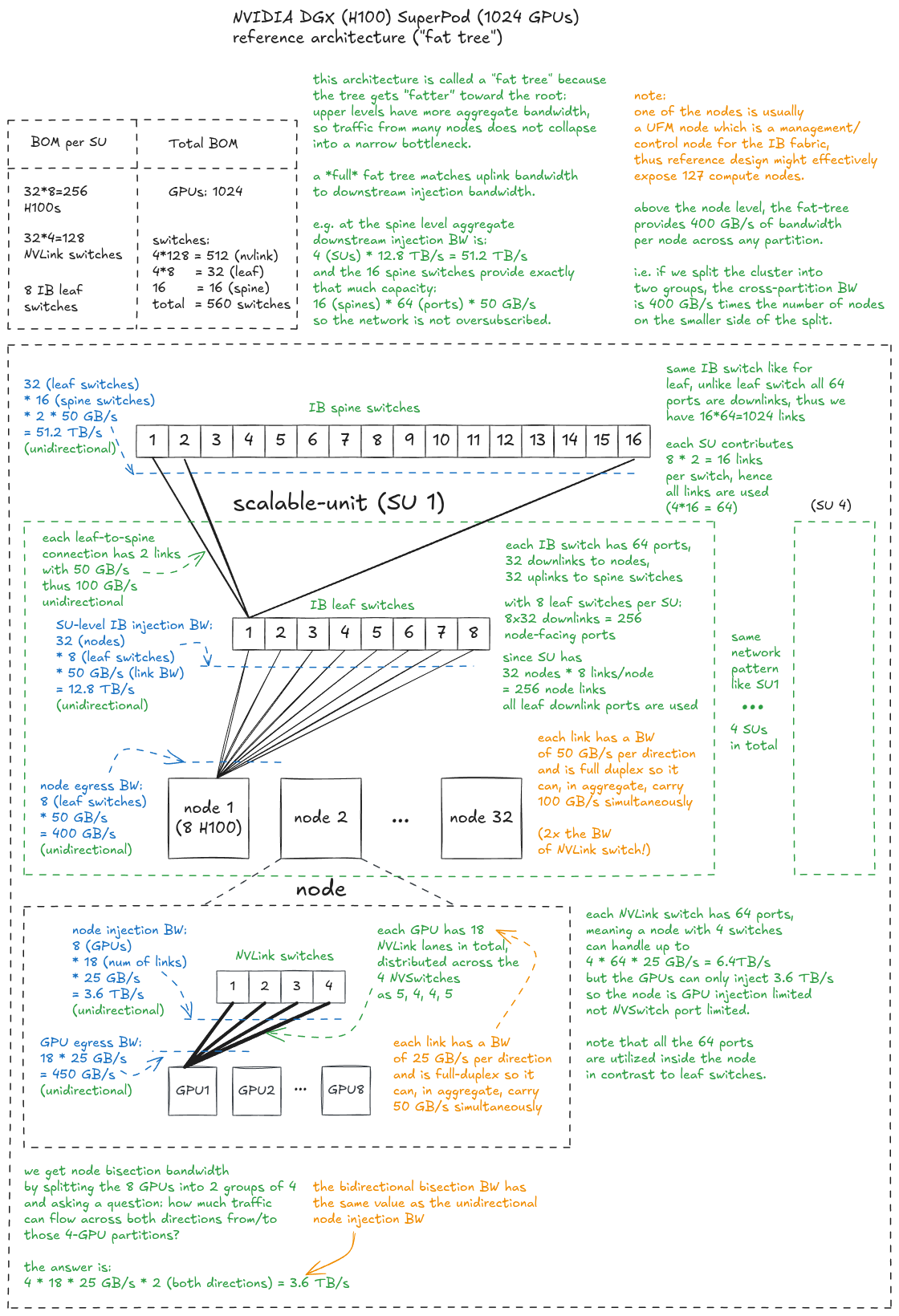

图 25：NVIDIA DGX (H100) SuperPod（1024 GPU）参考架构。

了解了 GPU 集群拓扑，我们现在可以将注意力转向集合操作了。

GPU 节点内集合通信：环、树与 SHARP¶

在节点内部（即单个 GPU 节点内），集合算法看起来与 TPU 的情况相似，因为它们都运行在一个抽象的环结构上，但底层的物理拓扑是不同的。

在 TPU 上，环是通过近邻 ICI 链路的物理路径。在 GPU 上，环是在 NVSwitch 架构上选择的逻辑排序。

NVSwitch 架构在 GPU 之间提供了有效的全互联连接，而集合算法在此连接模式之上选择一个环。

让我们分解一下：

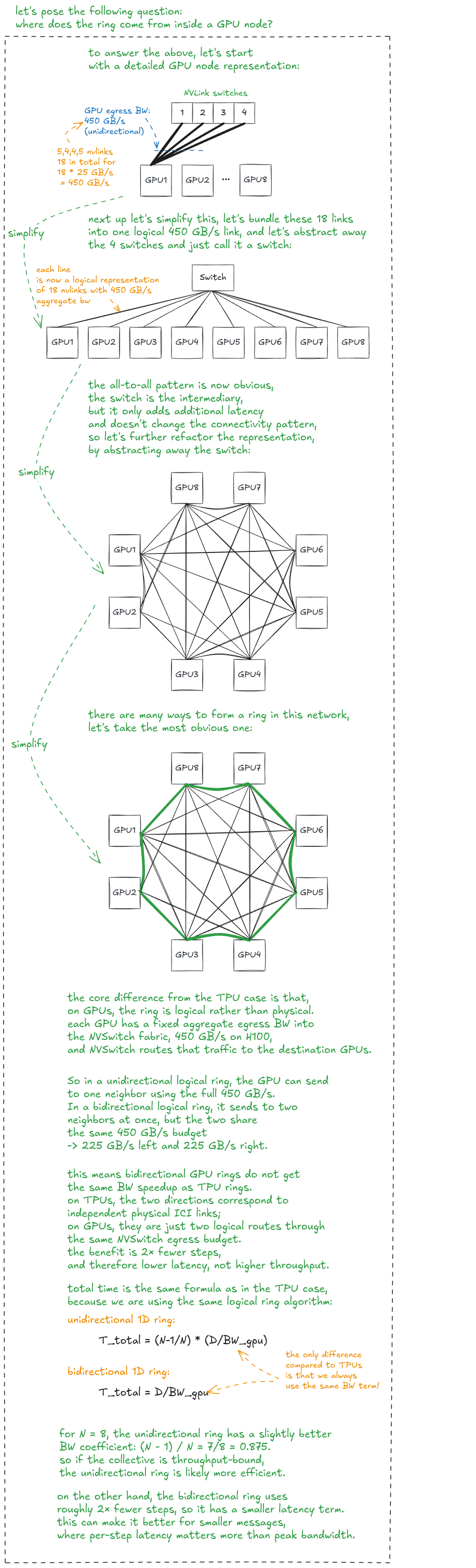

图 26：在 GPU 节点内部构建逻辑环。

我们已经知道，All-Reduce 可以实现为 Reduce-Scatter 加上 All-Gather，因此在没有特殊硬件支持的情况下，其通信成本大约是任一单个原语的两倍。

NVIDIA GPU 交换机（包括 NVSwitch 和 IB 交换机）有一个重要的优化，称为 SHARP——一种网内归约（in-network reduction）计算单元。通常，交换机只是在 GPU 之间路由数据。有了 SHARP，交换机本身也可以执行归约操作。例如，不再由 GPU 交换部分和并在本地归约，而是由 GPU 将它们的部分值发送到交换机，交换机对它们求和，然后把归约后的结果发送回去。

因此，不同于花费 SM 周期和 HBM 带宽在一个主要受内存带宽限制的 All-Reduce 上，网络在传输过程中执行归约，让 GPU 腾出来进行有用的计算。

SHARP 的 FLOP/s

作为参考，NVLink 4 NVSwitch（搭载于 H100 节点中）SHARP 具有 400 GFLOP/s 的 FP32 归约吞吐量 [4]。

SHARP 理论上可以使 All-Reduce 接近 2 倍加速！在节点内 GPU 数量 \(N\) 很大的极限情况下，提升接近 2 倍；对于 8 GPU 节点，理想的提升接近 1.75 倍。

那么 SHARP 是如何工作的？

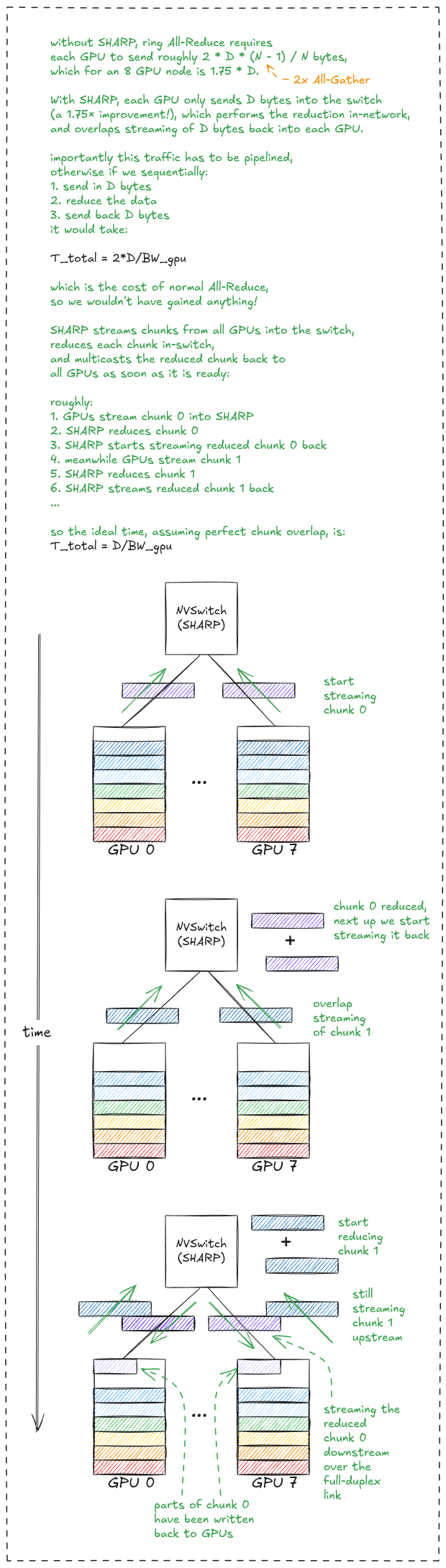

图 27：SHARP——网内归约计算单元。

理论与实践的差距

经验上，GPU 上的 All-Reduce 可能需要非常大的消息才能接近峰值带宽。在 8×H100 节点上较早的 NCCL 测量[5] 中，即使消息大小达到数个 GB 级别，性能仍在攀升，而当消息大小降到约 100 MB 以下时，带宽明显下降。这是与 TPU 的一个实际差异，后者往往在更小的消息大小（约 10 MB）下就能达到近峰值集合带宽。

即使 SHARP 已为 All-Reduce 启用，我们仍应考虑开销：归约 + 组播（multicast）的流水线在实际中不会完美重叠。实践中 SHARP 带来的加速仅约 30% [5][6]！请务必在你具体的集群配置上运行微基准测试。

SHARP 补充背景

NVLink SHARP 并不局限于归约，它还通过硬件组播加速 All-Gather 阶段。一块内存区域可注册为一组 GPU 的组播目标。之后，对组播地址的一次普通 CUDA 存储操作会被 NVSwitch 架构复制到组内的每个 GPU——kernel 本身不需要特殊的组播指令。

一个低效之处在于，组播也包括源 GPU，即使它已经有该数据！（在 H100 节点中浪费 1/8 的带宽。）

在 NVSwitch 节点内，均衡的全互换（All-to-All）所需的通信时间可能比双向 1D 环面环要少大约一半（假设带宽相等），因为每个 GPU 可以直接向每个目标 GPU 发送数据：

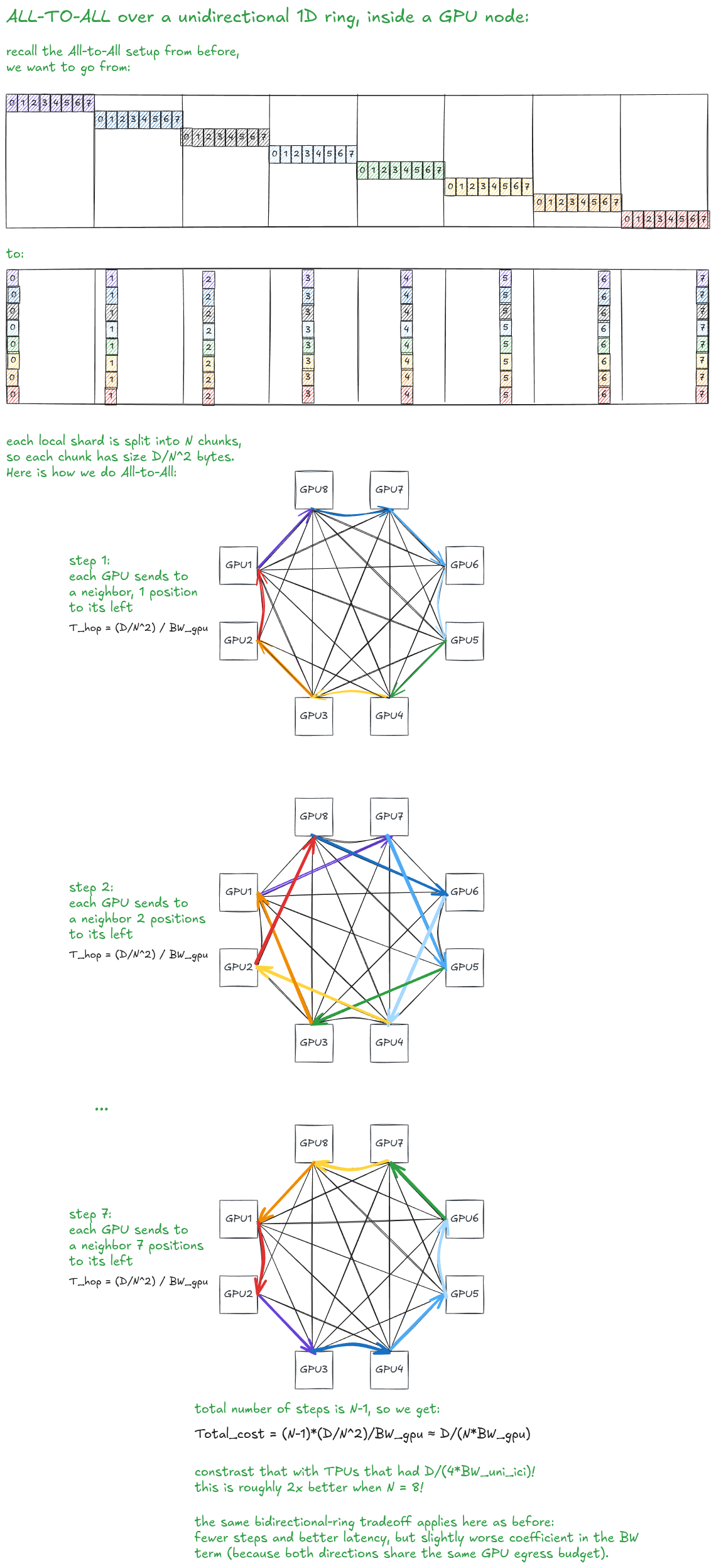

图 28：8 GPU 节点内逻辑单向环上的密集 All-to-All。

NVL72 上的 All-to-All

密集、均衡的 All-to-All 模型对 8 GPU H100 节点是一个合理的简化，但在 GB200 NVL72 这样的系统上就不那么有代表性了。在具有 72 个 GPU、每个 token 仅选择八个专家的 MoE 推理工作负载中，每个 token 只需要到达大约 8/72≈11% 的 GPU。因此通信变得稀疏且不规则（ragged），而非统一的全互换：路由器首先确定每个 token 的目标专家，然后系统只将该 token 发送到托管这些专家的 GPU。

在进入跨节点集合操作之前，我想简要介绍树形集合操作的核心思想。

核心思想是将 GPU 逐轮配对，每轮后每个 GPU 持有的数据量翻倍。这使我们只需 \(\log_2(N)\) 步通信，而非 \(N - 1\) 步。

以下是基于递归倍增（recursive doubling）实现的树形 All-Gather：

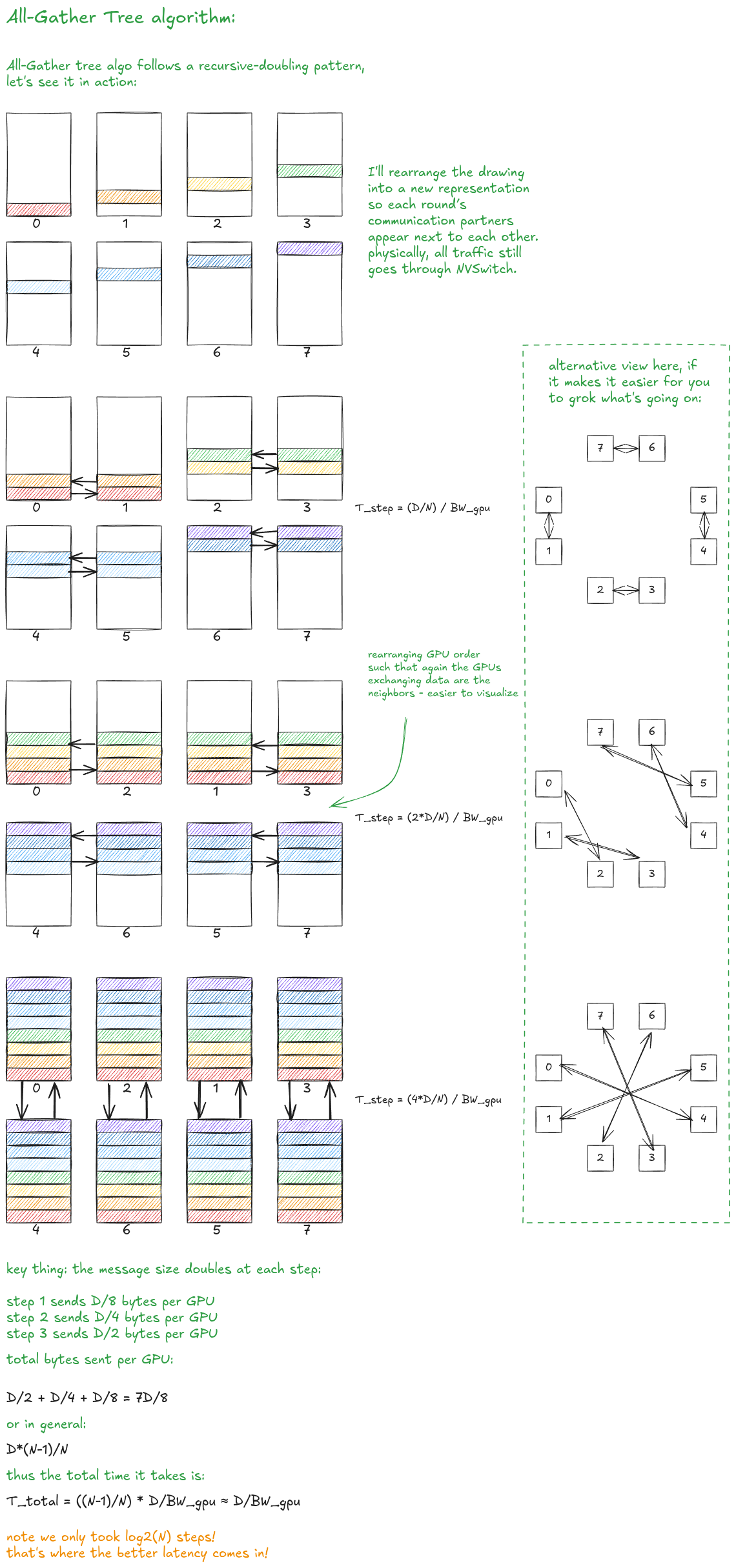

图 29：树形 All-Gather。

关于树形与环形算法的几点说明。

环算法和树算法都有步骤依赖，但环通常更容易流水线化。在一个环中，许多数据块可以持续地在环上流水传送，保持链路忙碌。递归倍增可以有更低的延迟复杂度，但对于大消息，由于其流水线友好性较差，可能达到比环更低的有效带宽。

在理想的带宽模型中，字节成本是相同的（如上图所示），但树形算法将通信轮次从 \(N - 1\) 减少到 \(\log_2(N)\)。在实践中，对于大批量张量，环通常达到更高的有效带宽，因此像 NCCL 这样的库会根据消息大小和拓扑在环、树和混合算法之间做出选择。

为完整性考虑，以下是通过递归折半（recursive halving）实现的 Reduce-Scatter：

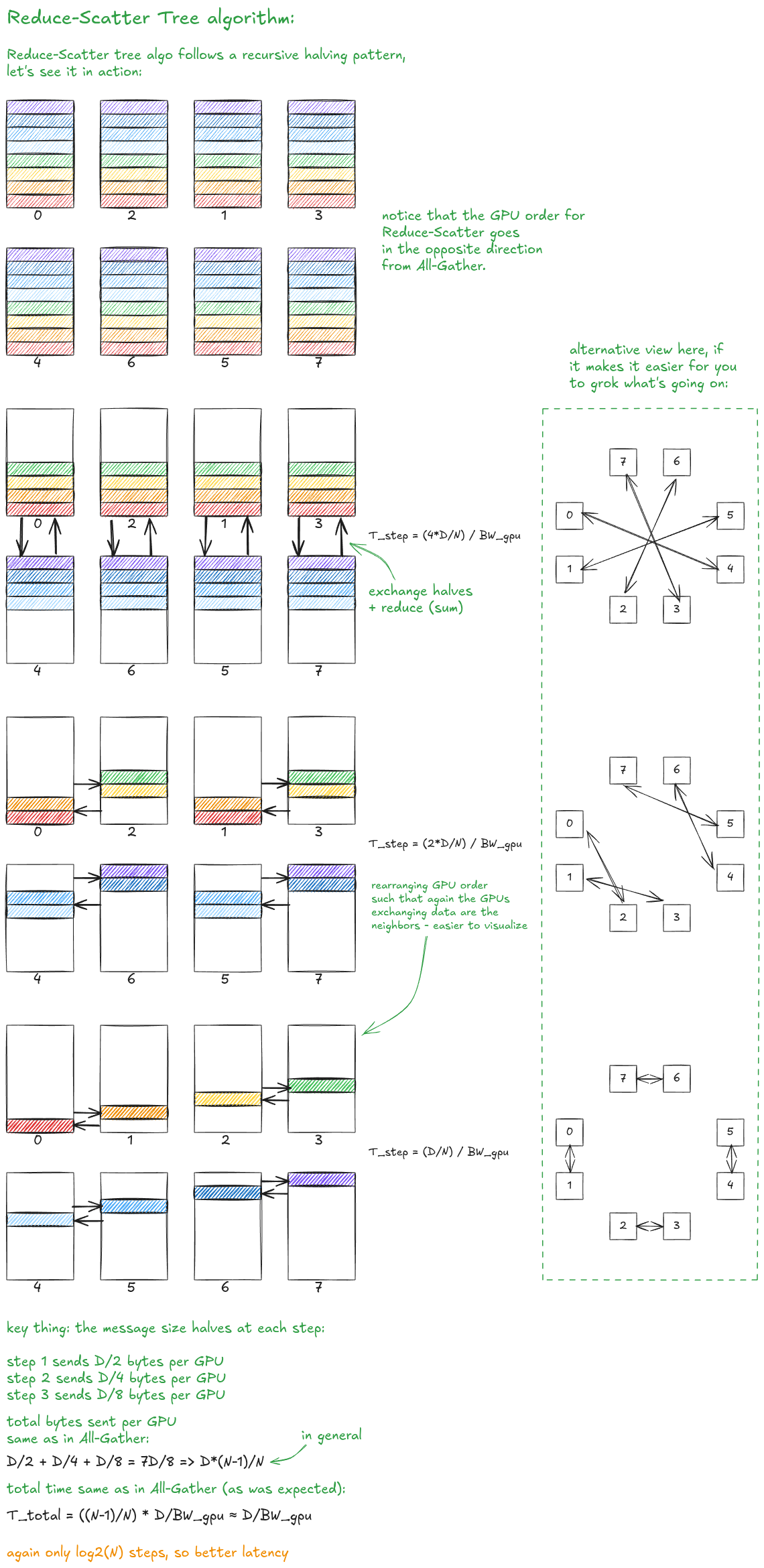

图 30：树形 Reduce-Scatter。

接下来，让我们看看当我们走出单个 GPU 节点进入跨节点场景时会发生什么变化。

GPU 跨节点集合通信：基于 InfiniBand 的分层算法¶

由于需要在多个层级（节点级、SU 级、脊级）进行流水线化，算法的底层细节变得更加复杂。

一个好的思维模型是，想象在集群中的每个节点上运行一个跨节点环（多亏了无超额订阅/完全胖树，我们能够这样做）。

对于大消息，All-Gather 或 Reduce-Scatter 的一个良好一阶近似因此是（其中 \(D\) 是以字节为单位的张量大小）：

\[T_{\text{total}} \approx D / \text{BW}_{\text{node}} = D / (4 \times 10^{11})\]

一个稍微更精确的模型还考虑了节点内阶段。在分层集合通信（hierarchical collectives）中，我们通常既有通过 IB 的横向扩展流量，也有通过 NVLink/NVSwitch 的本地流量，而这些阶段通常可以流水线化。因此总时间更接近两项中较慢的那个：

\[T_{\text{total}} \approx \max(D / \text{BW}_{\text{gpu}}, D / \text{BW}_{\text{node}})\]

让我们从第一个跨节点集合操作——All-Gather 开始：

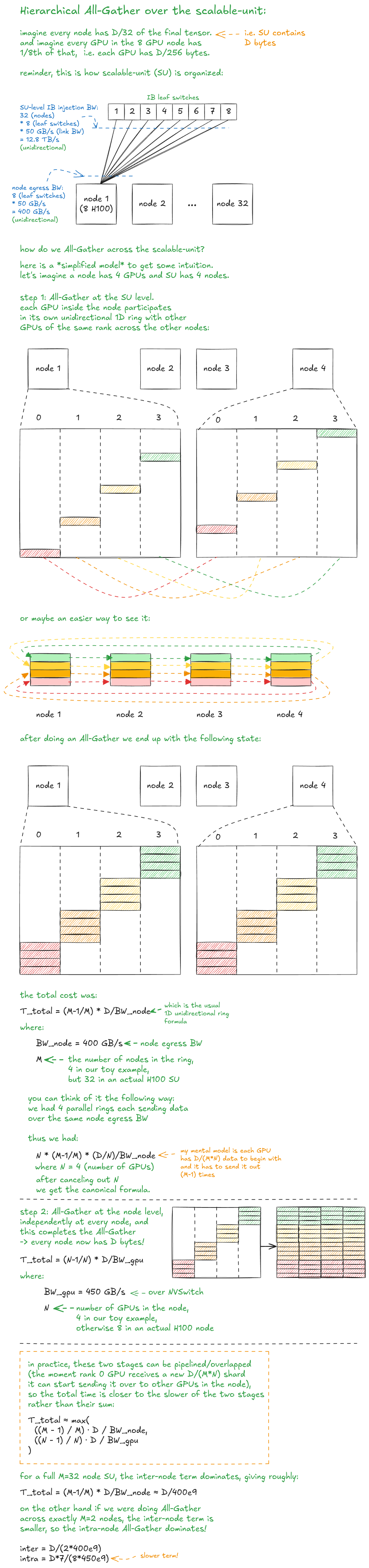

图 31：可扩展单元上的分层 All-Gather。

为什么没有脊交换机？

在这些示例中，我只展示在单个 SU 内的通信。加入脊架构并不会从质上改变算法，我们仍然会运行同样的分层集合操作（只是跨多一个拓扑级别）。但它确实会使可视化变复杂，因此我跳过脊级集合操作。

关于轨道优化（rail optimization）的说明

一个节点的聚合跨节点带宽并不总是可以在所有 GPU 之间完全互换（就像我上面分享的简化模型那样）。GPU 集群通常被组织为并行的网络轨道（rail），特定 GPU 拥有进入网络的首选路径。要达到完整的节点级带宽，因此需要轨道感知的 rank 放置以及跨这些路径的均衡流量。

接下来，让我们看分层 All-Reduce（我将跳过分层 Reduce-Scatter，因为其结构与分层 All-Gather 高度相似）：

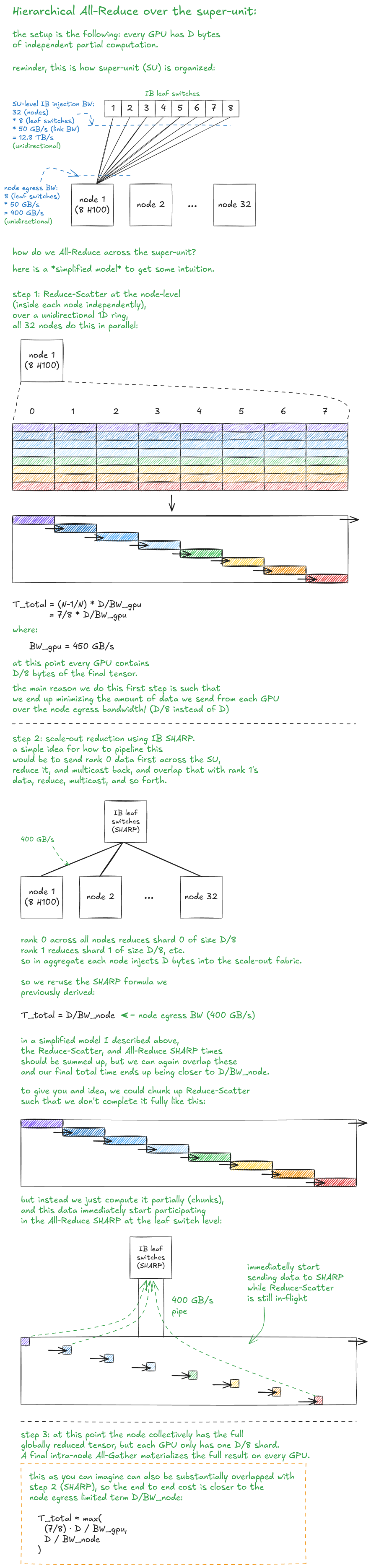

图 32：可扩展单元上的分层 All-Reduce。

有一个微妙之处：被 All-Reduce 的张量本身可能沿着另一条并行轴进行了分片。

例如，在 Megatron 风格的训练（张量/模型并行）中，一个权重矩阵可能沿张量并行轴 \(Y\) 分片，而它的梯度则沿数据并行轴 \(X\) 进行 All-Reduce。

All-Reduce 不会跨张量并行的 rank 执行。这些 rank 拥有不同的分片，因此它们之间没有可逐元素归约的内容。

相反，对于每个固定的张量并行分片，我们在对应的数据并行副本之间执行 AllReduce。

让我们通过一个具体示例来推演：

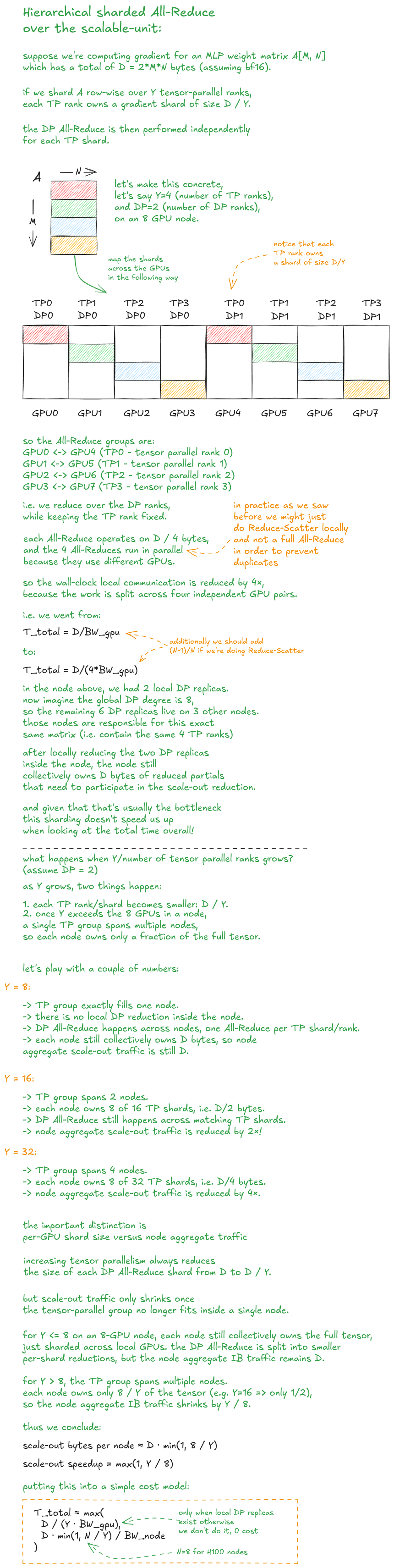

图 33：可扩展单元上的分层分片 All-Reduce。

最后，让我们看 SU 上的分层 All-to-All。

与 All-Reduce 不同，All-to-All 无法通过先进行本地归约来压缩（每个数据块都有特定的目的地）：

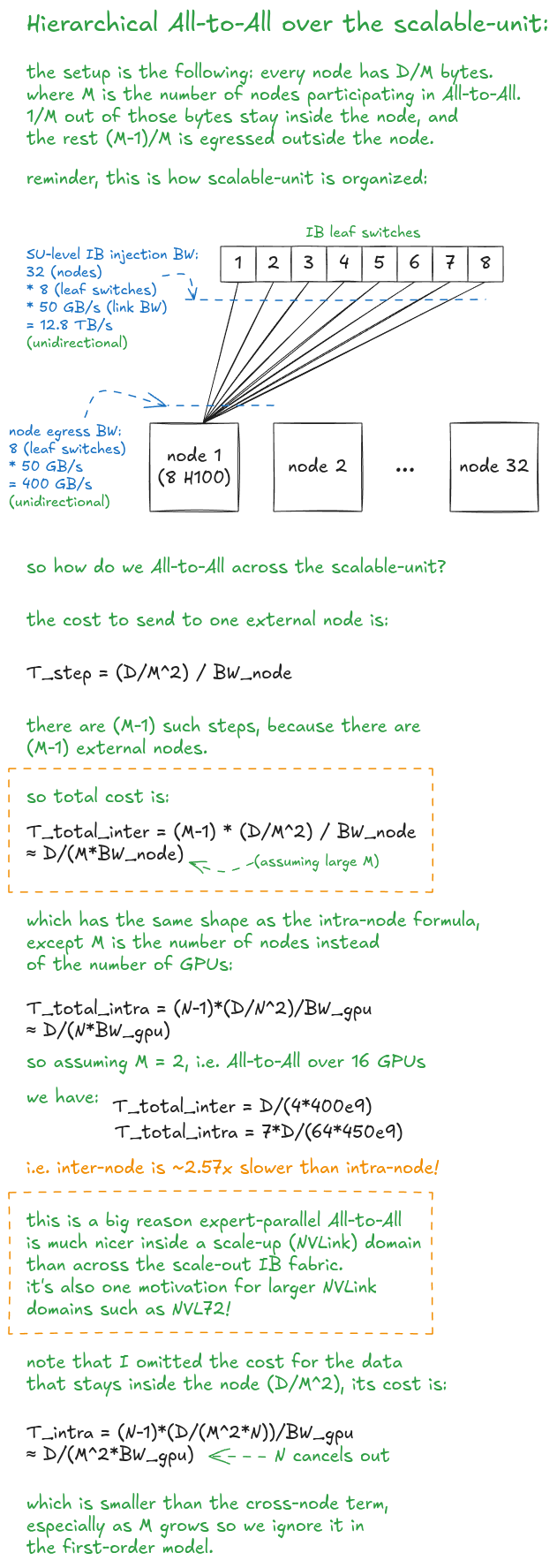

图 34：可扩展单元上的分层 All-to-All。

正如我们在 TPU 部分所做的，让我们把 GPU 成本模型汇总在一起：

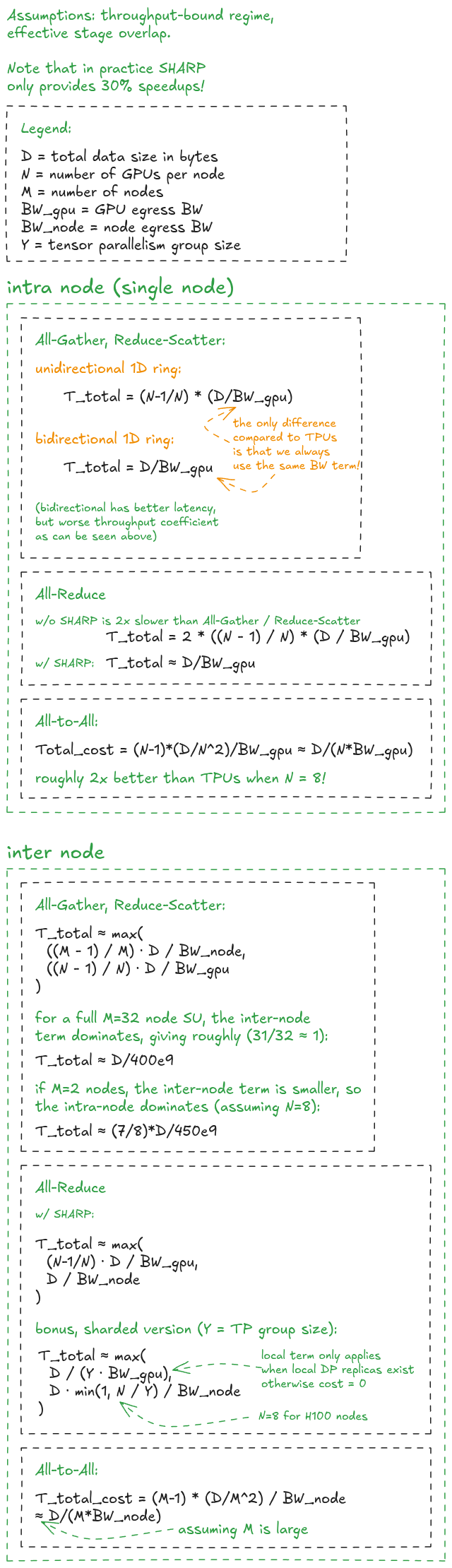

图 35：GPU 节点内和跨节点集合通信成本总结。

尾声¶

呜呼，这篇写得真长！

最初的想法是"让我做个四张图，分别覆盖 All-Gather、Reduce-Scatter、All-Reduce 和 All-to-All，应该一天就能搞定吧——对吧，对吧"，不知怎么变成了现在这个结果。

在这个过程中我意识到，只有当你理解了底层硬件拓扑时，集合算法才真正讲得通。TPU 相对容易理解一些，但我不能跳过 GPU——我太爱它们了。环很酷，但我也想理解树形算法。还有 SHARP，还有胖树，还有分层集合通信。:'）

于是范围一点一点地扩大，就这样，这篇博文逐渐成形——一段支线任务而已。

希望你读得开心！ :)

联系作者

如果你在文中发现任何错误，请直接私信我——欢迎通过 X 或 LinkedIn 或匿名反馈给我留言。

致谢¶

感谢我的朋友们 Aroun Demeure（Magic 前 GPU & AI 工程师，Apple 与 Imagination 前 GPU 架构师）、Axel Feldmann（Jane Street ML 性能工程师）和 Pranjal Shankhdhar（xAI 前 GPU kernel 工程师）在本文预发布阶段阅读并提供了反馈！

Arun 将 GPU 讨论从均衡 All-to-All 扩展到更广泛的场景，强调了 NVL72 的任意到任意（any-to-any）拓扑、稀疏和不均衡的 MoE 路由，以及 NVLink SHARP 基于内存式组播/归约的模型和实际权衡。

Axel 通过强调轨道优化和 SHARP 带来的 SM/HBM 卸载优势，进一步完善了 GPU 部分，然后用 H100 实测数据落地了性能讨论：实际 SHARP 加速约 1.3×，集合带宽大约在 1 GB 附近达到饱和。

Pranjal 独立地再次强调了轨道优化、以及 SHARP 理论 2 倍加速与实践中通常观察到的约 30% 提升之间的差距。

有新文章发布时收到通知。

subscribe

参考文献¶

"TPU 8t and TPU 8i 技术深度解析"，https://cloud.google.com/blog/products/compute/tpu-8t-and-tpu-8i-technical-deep-dive
"TPU 拓扑可视化工具"，https://tpu-visualizer.uc.r.appspot.com/
"How to Scale Your Model"，https://jax-ml.github.io/scaling-book/
"NVSwitch Hot Chips 2022"，https://hc34.hotchips.org/assets/program/conference/day2/Network%20and%20Switches/NVSwitch%20HotChips%202022%20r5.pdf
"How to Scale Your Model: GPUs / intra-node collectives"，https://jax-ml.github.io/scaling-book/gpus/#intra-node-collectives
Axel 独立地在 32 GPU H100 InfiniBand 设置上使用 NCCL 2.29.7 重新运行了基准测试，印证了报告结果：他同样在 4 GB 的 All-Reduce 上仅观测到约 1.3× 加速。Pranjal 也报告了同样的结果。Arun 表示这更多是 NCCL 的问题而非 SHARP 的问题。
